VERDO SH1408 Осциллограф-мультиметр 200 МГц, 2 канала, генератор

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Полоса пропускания, МГц	200
  Количество каналов	2
  Частота дискретизации	1000000000
  Диапазон коэффициента развертки	0.000000002–1000
  Встроенный мультиметр	Да
  Время нарастания переходной характеристики	≤ 1.75
  Входное сопротивление	1, 10
  Чувствительность по вертикали	0.001–10
  Вид исполнения	Портативный
  Измерение постоянного тока (до), А	10
  Измерение переменного тока (до), А	10
  Вертикальное разрешение (A/D), бит	8
  Максимальная длина записи	10 K
  Максимальная частота захвата, осц/с	10000
  Вертикальная развертка	10 мВ/дел – 10 В/дел
  Точность временной развертки, ppm	±100
  Режимы входа	AC, DC, GND
  Частотомер	Да
  Генератор сигналов	Да
  Режим Годен/не годен	Да
  Анализ спектра	БПФ
  Фильтры в системе синхронизации	АС
  Дополнительные виды синхронизации	Фронт
  Тип отображения	Цифровой
  Дисплей	3,5″ цветной ЖК-дисплей, 320 × 240, 65536 цветов, TFT экран
  Интерфейс	USB
  Базовая погрешность, %	0.3
  Измерение постоянного напряжения (до), В	1000
  Измерение переменного напряжения (до), В	750
  Диапазон измерения сопротивления	0 … 100 МОм
  Диапазон измерения электрической емкости	0 … 2 мФ
  Измерение True RMS	Да
  Прозвонка цепи	Да
  Тестирование диодов	Да
  Удержание показаний	Да
  Страна производитель	Китай
  Максимальное входное напряжение, В	400
  Коэффициент затухания пробника	1X — 10000X
  Смещение	6 делений
  Пределы допускаемой относительной погрешности коэффициента отклонения, %	±3,0
  Максимальная скорость захвата осциллограмм	10 000 осциллограмм/с
  Режимы запуска	Автоматический, ждущий и однократный
  Прозвонка	< 50 Ом - звуковой сигнал
  Полная шкала	4 ½ разряда (макс. 19999 отсчетов)
  Частота генератора (синусоидальный сигнал)	0,1 Гц — 25 МГц
  Частота генератора (прямоугольный сигнал)	0,1 Гц — 5 МГц
  Частота генератора (пилообразный сигнал)	0,1 Гц — 1 МГц
  Частота генератора (импульсный сигнал)	0,1 Гц — 5 МГц
  Частота дискретизации генератора	125 Мвыб/с
  Амплитуда генератора (50 Ом)	0,01 В — 2,5 В
  Разрешение частоты генератора	0,01%
  Канал генератора	1
  Длина сигнала генератора	8К
  Вертикальное разрешение генератора	14 бит
  Выходной импеданс генератора	50 Ом
  Разрешение дисплея	320 × 240
  Тип питания	Сетевое (через адаптер) или с помощью аккумулятора
  Сетевое напряжение источника питания	Переменное напряжение 100В — 240 Вскз 50/60 Гц САТ II
  Питание на входе в прибор	постоянное напряжение 5 В, 2 А
  Аккумулятор	2200 мА·ч х2, (3,7 В, тип 18650)
  Рабочая температура	от 15 °C до 25 °C
  Температура хранения	от -20 °C до +60 °C
  Относительная влажность	от 30 до 80%
  Атмосферное давление	от 84 до 106 кПа
  Электромагнитная совместимость	соответствует требованиям ТР ТС 020/2011 «Электромагнитная совместимость технических средств»

• Описание

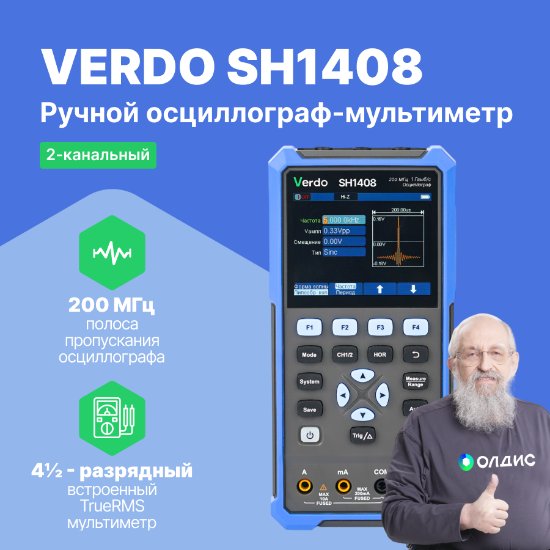

  Портативный осциллограф VERDO SH1408 объединяет в одном корпусе двухканальный цифровой осциллограф с полосой пропускания до 200 МГц, 4½-разрядный TrueRMS-мультиметр и генератор сигналов специальной формы.

  Аккумуляторное питание позволяет работать без подключения к сети более 4 часов. Прибор предназначен для работы в полевых условиях, на выездных работах и в сервисных центрах, а также для объектов с ограниченным доступом к электросети и рабочим пространством. Он может использоваться организациями, формирующими комплект приборов для лицензии МЧС, а также в образовательных и обучающих целях.

  Основные возможности.

  • Максимальное входное напряжение 400 Вп-п.
  • Курсорные и автоматические измерения.
  • Цветной ЖК-экран 3,5 дюйма, 320 × 240.
  • Встроенный частотомер и противоударный хольстер.
  • Русскоязычное экранное меню.
  • Порт USB-Device для подключения к ПК и экспорта сохранённых данных.

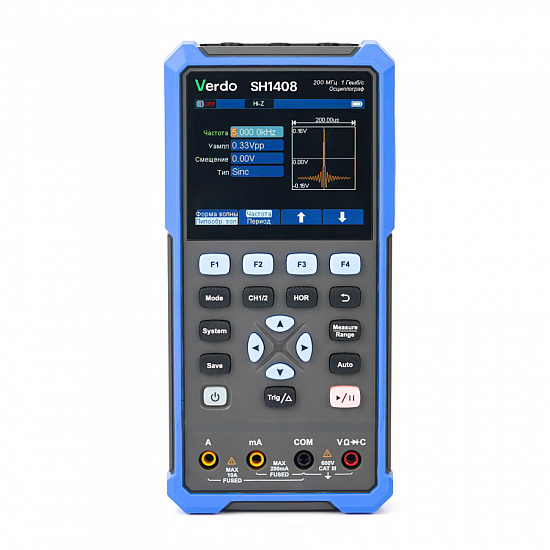

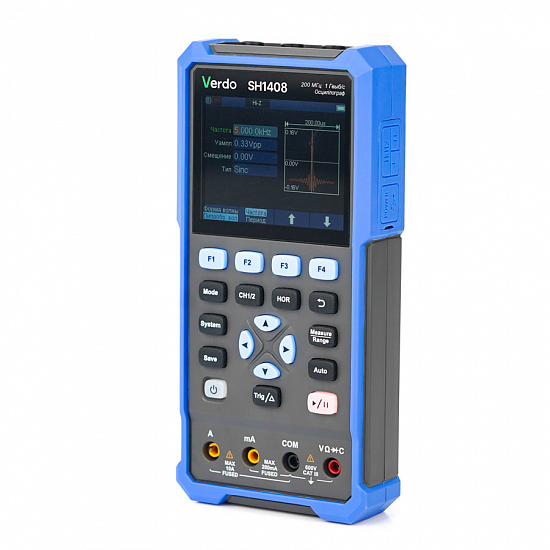

  Внешний вид и органы управления. На приборе расположены входные разъёмы каналов CH1 и CH2, выход генератора сигналов, дисплей, многофункциональные кнопки, органы настройки горизонтальной развёртки, кнопки запуска и остановки, входы мультиметра, кнопки переключения режимов и каналов, разъём зарядки и передачи данных USB и опорная скоба.

  Работа в полевых условиях. Сменные аккумуляторы обеспечивают до 4 часов непрерывной работы без доступа к электросети и позволяют проводить измерения с плавающим потенциалом. Встроенный противоударный хольстер защищает прибор от случайных падений и ударов. Опорная скоба помогает размещать его на элементах конструкции обслуживаемых объектов, а пластиковое покрытие входных осциллографических разъёмов снижает риск случайного соприкосновения оператора с высоким напряжением.

  Сочетание двухканального осциллографа, частотомера, мультиметра и одноканального генератора сигналов образует портативную измерительную станцию.

  Сохранение результатов измерений. Во внутренней памяти можно сохранить 4 настройки, 4 опорные осциллограммы, 4 копии экрана и 4 файла осциллограмм в формате CSV. Опорные осциллограммы можно одновременно отображать с текущим сигналом. При подключении к ПК через USB прибор предоставляет доступ к сохранённым копиям экрана и осциллограммам CSV.

  Автоматические и курсорные измерения. Курсоры привязываются к осциллограмме или экрану. В зависимости от модели доступны автоматические измерения частоты, периода, амплитуды, максимального и минимального значения, размаха, среднего и среднеквадратичного значений, скорости нарастания и спада, а также положительной и отрицательной ширины импульса. На экран можно одновременно вывести до 6 измерений.

  Режимы сбора данных. Предусмотрены режим детектирования пиковых значений для обнаружения импульсных помех и режим X-Y для анализа фазовых соотношений между каналами.

  Встроенный мультиметр. Мультиметр имеет диапазон отображения 4½ разряда (20 000 отсчётов), базовую погрешность 0,3% и измеряет постоянные и переменные напряжение и ток, сопротивление и ёмкость. Также доступны тестирование диодов, прозвонка цепи, относительные измерения, ручной и автоматический выбор диапазонов и удержание показаний.

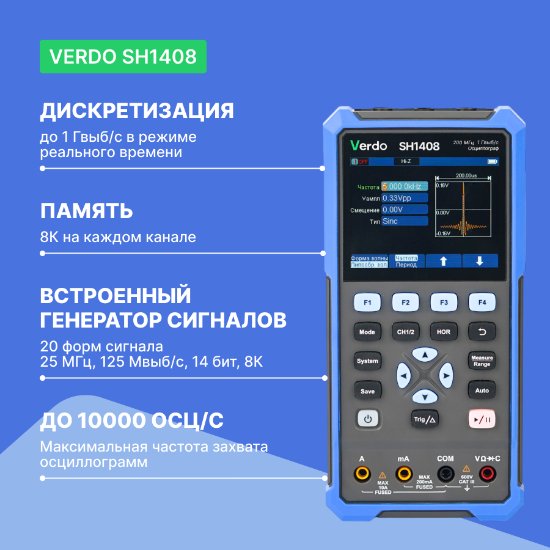

  Генератор сигналов. Для модели SH1408 предусмотрен встроенный одноканальный генератор. Можно выбирать синусоидальный, прямоугольный, пилообразный и импульсный сигналы, а также дополнительные формы сигнала. Пользователь задаёт амплитуду или смещение, частоту или период и начальную фазу; доступны высокий выходной импеданс и стандартный выход 50 Ом. Генерация продолжается при переключении прибора в режим осциллографа.

  Программное обеспечение. Программное обеспечение позволяет отображать осциллограммы на компьютере, сохранять измерения в формате BIN и снимки экрана, а также выполнять курсорные измерения. Прибор поддерживает управление посредством команд SCPI.

• Особенности

  • Встроенный мультиметр на 20 000 отсчётов с базовой погрешностью 0,3%.
  • Встроенный генератор сигналов на 25 МГц: 4 стандартные и 8 произвольных форм.
  • Масса 0,6 кг.
  • Защищённое исполнение с противоударным хольстером.
  • Съёмная батарея позволяет работать в течение 3–6 часов.
  • Цветной ЖК-экран 3,5 дюйма, 320 × 240.
  • Функция сохранения сигнала.

• Комплектация

  • Осциллограф-мультиметр.
  • Сумка для переноски и хранения.
  • Адаптер питания.
  • USB-кабель.
  • Пассивный щуп.
  • 2 кабеля с зажимом-«крокодилом».
  • Набор щупов к мультиметру (один красный и один чёрный).
  • Отвёртка для согласования щупов.
