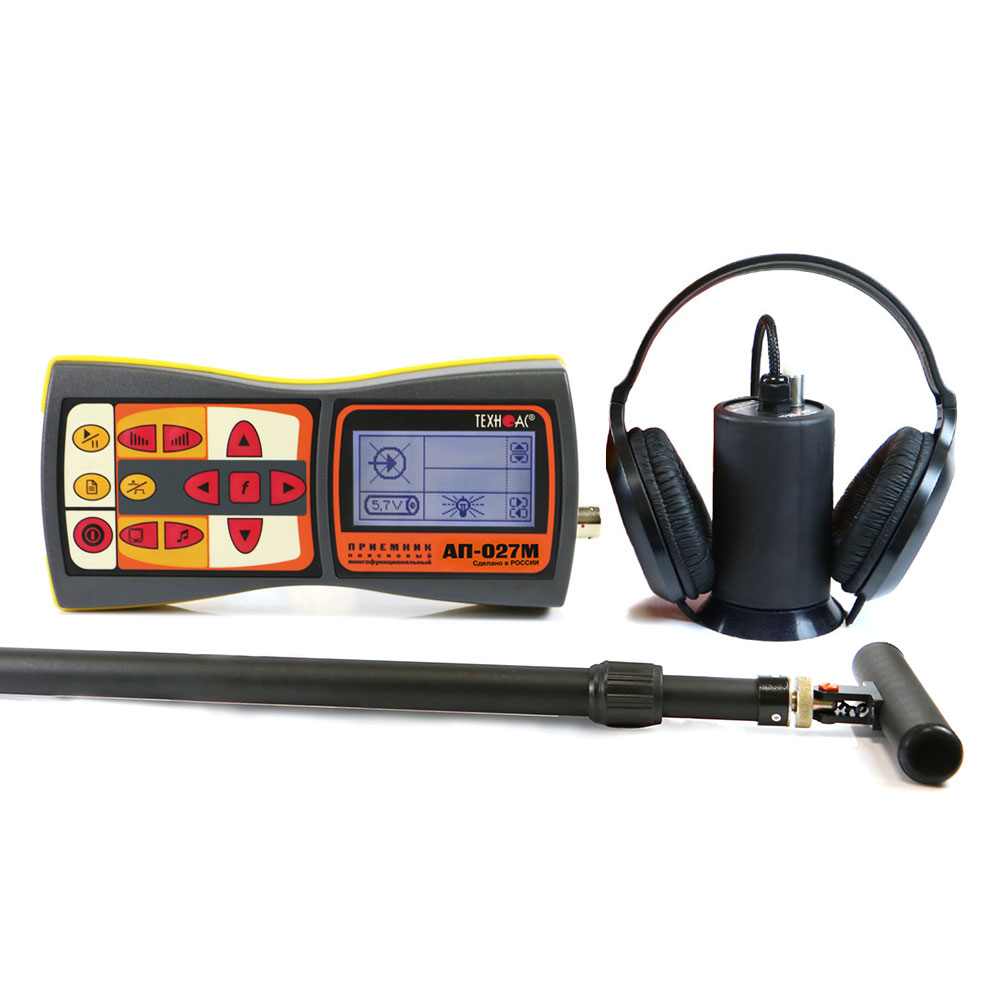

Успех АТП-424Н — течеискатель с функцией пассивного обнаружения кабеля

В наличии

Описание
Производитель: Россия

Гарантия: 1 год

Метрологическая поверка: Не включена в цену

Комплект течеискателя акустического портативного с функцией пассивного обнаружения кабелей "Успех АТП-424Н" предназначен для:
- обнаружения утечек жидкостей, теплоносителей в трубопроводах находящихся на глубине до 3 м в канальной и бесканальной прокладке;
- обнаружения силовых кабелей, находящихся под напряжением, пассивным методом на глубине до 6 м.
Рекомендуемые области применения
- ЖКХ
- Теплосети
- Водоканал
Особенности приемника "АП-027"

Приемники поисковые многофункциональные "АП-027" используются как для решения одной задачи (течепоиск, трассопоиск), так и для комплексного применения (течетрассопоиск и т.д.).

ВАЖНАЯ ОСОБЕННОСТЬ

"АП-027" - это многофункциональный прибор, который ВПЕРВЫЕ В МИРОВОЙ ПРАКТИКЕ позволяет:
- Осуществлять поиск утечек жидкостей из трубопроводов.
- Осуществлять 2 вида трассопоиска (электромагнитный и акустический).
- Осуществлять поиск дефектов изоляции электрических коммуникаций 2 способами. (контактным и бесконтактным).
- Наличие функции выбора кабеля из пучка.
Существенные преимущества
- Защита от посторонних шумов (от шума при установке датчика, от шума шин автомобиля, шагов и т.д.).
- Выделение полезного сигнала из зашумленного (отдельная индикация уровня полезного сигнала утечки).
- Расширенная индикация результатов контроля (уровня отфильтрованного полезного сигнала, уровня шума, контроль перегрузки, график посекундных измерений, график результатов измерений из памяти, анализатор частотного спектра сигнала).
Дополнительные возможности
- Высокая чувствительность. Коэффициент усиления тракта до 100 дБ.
- Оператор получает информацию на большом ЖКИ индикаторе со светодиодной подсветкой, а также в наушниках или из встроенного динамика.
- Регулируемый уровень подсветки.
- Класс защиты от внешних воздействий IP54.
Функциональные возможности приемника "АП-027" в различных режимах работы

Режим «течепоиск»
- Поиск утечек жидкости при помощи акустического контактного датчика (АД) с защитой от помех. Частотный диапазон 0,1…2 кГц.
- Выбор полосы пропускания внутри частотного диапазона – по 8 градаций ограничения «снизу» и «сверху» (логарифмическая шкала).
- Трансляция звукового сигнала на головные телефоны.
Режим «электромагнитный трассопоиск»
- Поиск трассы электропроводящей коммуникации при помощи электромагнитного датчика (ЭМД).
- Фильтры 50…60, 100…120, 512, 1024, 8192, 33000 Гц или «широкая полоса».
- Трансляция сигнала на головные телефоны (натуральный или синтезированный звук) или на встроенный излучатель (синтезированный звук).
Режим «акустический трассопоиск»
- Поиск трассы коммуникации из любого (в том числе и НЕЭЛЕКТРОПРОВОДЯЩЕГО) материала при помощи акустического датчика (АД).
Режим поиска дефектов изоляции электропроводящих коммуникаций
- Контактный и бесконтактный методы поиска утечек тока в землю при помощи специальных датчиков (ДКИ и ДОДК).
Режим выбора кабеля из пучка
- Идентификация выделенного кабеля в пучке при помощи индукционных «клещей» (КИ).
Применяемые датчики
- акустический датчик (АД) для «течепоиска» (поиска утечек жидкости) и «акустического трассопоиска» коммуникаций (в том числе пластиковых трубопроводов);
- электромагнитный датчик (ЭМД) для «электромагнитного трассопоиска»;
- контактный датчик контроля качества изоляции (ДКИ) электропроводящих коммуникаций (кабелей и трубопроводов);
- бесконтактный датчик – определитель дефектов изоляции (ДОДК) электропроводящих коммуникаций (кабелей и трубопроводов);
- «клещи» индукционные (КИ) для выбора кабеля из пучка.
Визуальная индикация
- Двухсегментная шкала уровня сигнала с цифрой 0…100% (суммарное и «полезное» значения)
- График (движущаяся диаграмма) изменения уровня полезного сигнала во времени в диапазоне 0…100%
- Двухсегментная индикация частотного спектра суммарного и «полезного» сигналов при течепоиске. Отображаются суммарное (мгновенное) и «отфильтрованное» (полезное) значения уровня сигнала отдельно по каждой частотной составляющей спектра. Совместно с прослушиванием, визуализация спектра полезного сигнала на фоне спектра помех помогает оператору принять решение о выборе диапазона фильтрации и затем «увидеть» услышанный результат этой фильтрации
- «История» измерений («память» на 30 значений уровня сигнала)

Комплектация

№	Наименование	Количество
1	Трассопоисковый приемник "АП-027"	1 шт.
2	Комплект акустического датчика "АД-247"	1 шт.
3	Электромагнитный датчик "ЭМД-247"	1 шт.
4	Головные телефоны	1 шт.
5	Держатель для приемника АП-027.00.010	1 шт.
6	Крестовая отвертка	1 шт.
7	Сумка для ЭМД Чехол 53186	1 шт.
8	Сумка для комплекта Чехол 53207	1 шт.
9	Батарейки для приемника (AA)	4 шт.
10	Кабель для подключения внешнего аккумулятора AP027.02.030	1 шт.
11	Руководство по эксплуатации	2 шт.
12	Паспорт	1 шт.

Дополнительное оборудование

Акустический датчик малогабаритный "АДМ-227" с функцией магнитного датчика
Генератор трассировочный "АГ-114.1"
Генератор трассировочный "АГ-105"
Портативный искатель металлических люков ИЭМ-300 "Люк"
Комплект внешнего аккумулятора для приемника "АП-027"
Комплект аккумуляторов и зарядное устройство для приемника "АП-027"

Технические характеристики

Приемник "АП-027"

Параметр	Датчик ЭМД/ДКИ/ДОДК/КИ/НР	Датчик АД
Вид работы в зависимости от датчика	Определяется автоматически, при подключении датчика
Вид принимаемого сигнала	Выбирается оператором как «непрерывный / импульсный»	Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
Частоты переключаемых полосовых фильтров	Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц.	Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц. Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц.
«Широкая полоса» (частотный диапазон)	0,05…8,6 кГц	0,09…2,2 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала	100 dB	120 dB
Визуальная индикация	ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация	Головные телефоны – натуральный широкополосный или отфильтрованный сигнал.
	Головные телефоны -синтезированный звук ЧМ.	-
	Встроенный излучатель - синтезированный звук ЧМ.	-
Питание	Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт.
Время непрерывной работы, не менее	20 часов
Допустимый диапазон температур окружающей среды при эксплуатации	-20ºС…+50ºС
Класс защиты от внешних воздействий	IP54
Габаритные размеры электронного блока	22010242 мм
Масса электронного блока, не более	0,46 кг

Акустический датчик "АД-247"

Параметр	Значение
Габаритные размеры прибора, не более, мм	60х130
Масса, не более, кг	0,95

Электромагнитный датчик "ЭМД-247"

Параметр	Значение
Тип преобразователя	резонансная ферритовая магнитная антенна
Частота резонанса, Гц	50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания	от приемника
Коммутация резонанса	принудительная (управляется приемником)

Инструкции

Руководство по эксплуатации
Течеискатель Успех АТП-424Н — надежный трассотечеискатель для диагностики и поиска повреждений

Течеискатель Успех АТП-424Н — это профессиональный трассотечеискатель, предназначенный для поиска повреждений, утечек и диагностики в различных линиях и инженерных сетях. Используется на объектах производства, в медицинское оборудовании, автомобильных и кабельных системах, а также в сфере газов и электроснабжения.

Основные характеристики

? Поддерживает ручные и автоматические проверки
? Высокая чувствительность при поиске утечек, повреждений, пробоев кабеля
? Совместим с калибраторами, рефлектометрами, осциллографами, дозиметрами
? Удобный дисплей и компактный корпус с защитой от внешних воздействий
?️ В комплект входят принадлежности, инструкции и сервисная поддержка
? Возможна работа от различных источников питания

Преимущества

✅ Быстрое обнаружение повреждений и утечек в трубопроводах, рабочих местах, механических системах
✅ Расширенные опции и функции, применимые даже в сложных условиях
✅ Поддержка узо, вольтамперфазометров, амперметров, трансформаторов, масел
✅ Использование на платформенных, стационарных и автомобильных объектах
✅ Совместимость с другими моделями, например, АТ-407Н

Заказ и доставка

? Можно заказать онлайн — оформление занимает не более 5 минут
? Доставка по всей России, включая Москву, Санкт-Петербург и другие города
? Возможен самовывоз с нашего склада
? Оплата безналичному расчету с предоставлением всех реквизитов
? Все необходимые документы, включая накладной лист, адрес, артикул, оформляются автоматически
?️ Минимальный срок поставки — от 1 рабочего дня
? Товар отпускается с учетом НДС, работает сервис по возврату и техническому обслуживанию

Дополнительно

? Вы можете задать вопрос или получить предложение по запросу
? Мы работаем с юридическими и физическими лицами, поддерживается оформление заявок и консультации
? Калибровка, настройка и поддержка всех приборов, включая универсальные комплексы и прочие модели

Успех АТП-424Н — это эффективное решение для точной диагностики и надежного обслуживания инженерных сетей.
