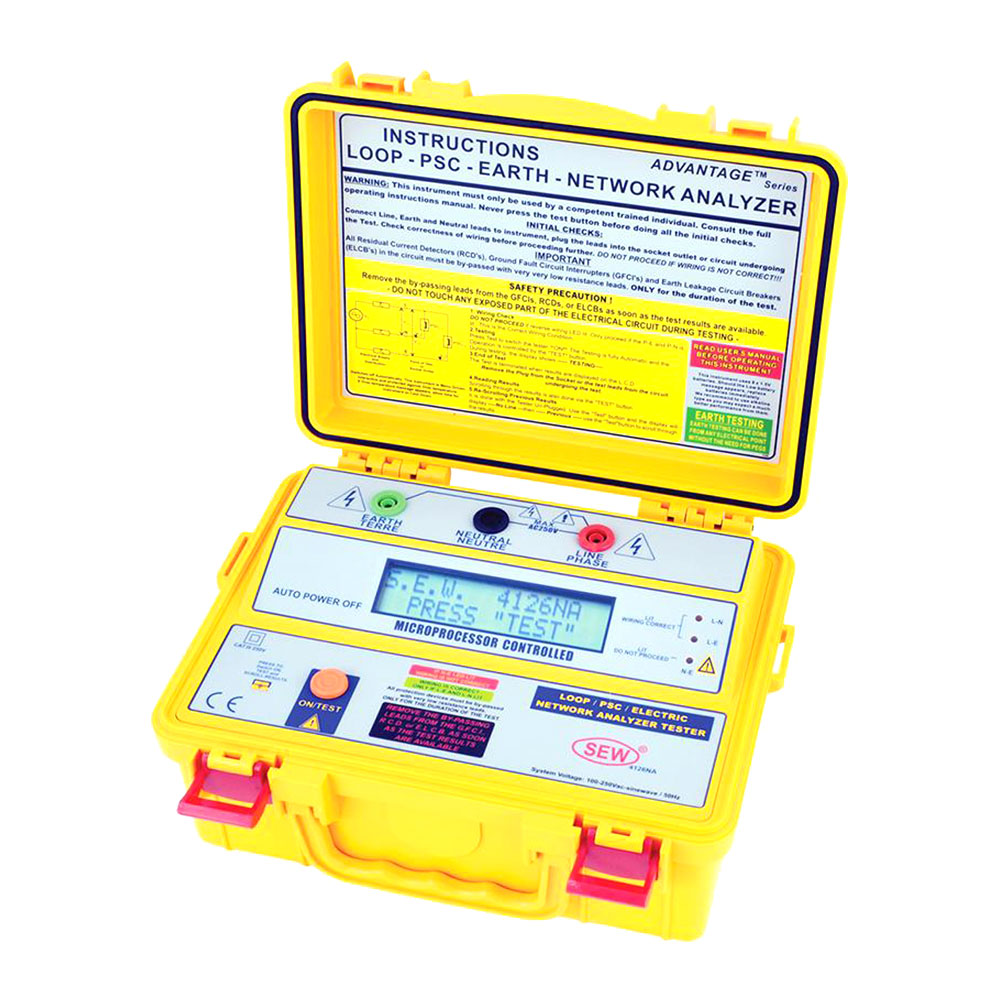

Sew 4126 NA — анализатор электрических сетей

В наличии

Описание
Производитель: Sew, Тайвань (Китай)

Гарантия 12 месяцев

Номер в реестре СИ 56408-14

Измеритель параметров электрических сетей 4126 NA выполнен в усиленном корпусе измененного типоразмера (ударо-, пыле-, и влагозащищенное исполнение) и предназначен для проверки надежности электрической проводки в однофазных сетях и системах с небольшим энергопотреблением (макс. ток нагрузки 10 А). Для информативного отображения результатов измерений прибор имеет увеличенный ЖК-индикатор.

Описание анализатора 4126 NA

Измеритель 4126 NA имеет встроенный микропроцессор и управление с помощью всего одной «Smart» кнопки всеми режимами работы. Первое нажатие на кнопку включает питание прибора. Следующее нажатие - переводит прибор в режим пошагового тестирования. Последующие нажатия на кнопку обеспечивают измерение параметров электрической цепи.

Использование измерителя 4126 NA позволяет быстро обнаружить является ли электрическая сеть «здоровой» или существуют какие-либо проблемы в цепях «фаза», «нейтраль» или в цепи заземления. Процесс измерения сопротивления заземления осуществляется без традиционно используемых длинных измерительных проводов и дополнительных штырей заземления. По полученному значению сопротивления заземления можно определить величину тока утечки на землю.

Особенности анализатора 4126 NA
- 4 функции в одном приборе: вольтметр, тестер цепей заземления, измеритель петли и тока КЗ, проверка монтажа и правильности подключения проводов электропитания (с/д + ЖКИ).
- Измерение напряжения: «фаза-нейтрал» и «фаза-земля» без нагрузки (50…280 В).
- Измерение полного сопротивления цепи «фаза-нейтраль» и «фаза-земля» без отключения источника напряжения (0,03…2000 Ом).
- Измерение сопротивления шины «фаза», включающее реактивное сопротивление источника напряжения (0,03…2000 Ом).
- Измерение сопротивления шины «нейтраль» (0,03…2000 Ом).
- Измерение сопротивления шины заземления, учитывающее качество контактных соединений.
- Вычисление ожидаемого тока КЗ в цепи «фаза-нейтраль» и «фаза-земля» (до 6000 А).
- Встроенный микропроцессор, управление одной кнопкой.
- Сохранение результатов измерения в памяти прибора.
- Батарейное питание, автоматическое отключение питания.
- Сверхнизкое энергопотребление за счет использование элементов КМОП.
- Компактное исполнение, входные терминалы на лицевой панели прибора.
- Двухстрочный ЖК-индикатор (2х16) с наклонным расположением.
- Высокие эргономические показатели, надёжность.
- Пыле-, влагозащищенное исполнение.
- Близкий отечественный аналог Щ-41160.

Комплектация

№	Наименование	Количество
1	Измеритель параметров электрических сетей 4126 NA	1 шт.
2	Измерительные провода	3 шт.
3	Источник питания (установлен) 1,5 В тип АА	6 шт.
4	Руководство по эксплуатации	1 шт.

Технические характеристики

Параметр	Значение
Напряжение «фаза-земля», «фаза-нейтраль» на холостом ходу
Диапазон измерений	50… 280 В; 50 / 60 Гц
Погрешность измерения	± (1% + 1 ед. мл. разр.) (210…250 В); ± (3% + 1 ед. мл. разр.) (< 210 В; > 250 В)
Сопротивление цепи «фаза-нейтраль», «фаза-земля»
Диапазон измерений	0,03…2000 Ом, автовыбор предела
Погрешность измерения	± (2% + 1 ед. мл. разр.) (0,05…500 Ом); ± (15% + 1 ед. мл. разр.) (> 500 Ом)
Сопротивление шины «земля», «фаза», «нейтраль»
Диапазон измерений	0,03…2000 Ом, автовыбор предела
Погрешность измерения	± (2% + 1 ед. мл. разр.) (0,05…50 Ом); ± (3% + 1 ед. мл. разр.) (50...500 Ом); ± (15% + 1 ед. мл. разр.) (> 500 Ом)
Ток короткого замыкания в цепи «фаза-нейтраль», «фаза-земля»
Диапазон (косвенное измерение)	0…6000 А при напряжении 230 В
Общие данные
Номинальное напряжение сети	230 В ± 20%; 50/60 Гц
Максимальный ток в сети	10 А
Индикатор	2-строчный (2х16) ЖКИ
Источник питания	1,5 В х 8 (тип АА)
Габаритные размеры	250х190х110 мм
Масса	1,5 кг
Условия эксплуатации	0…+40°С; отн. влажность не более 85%
