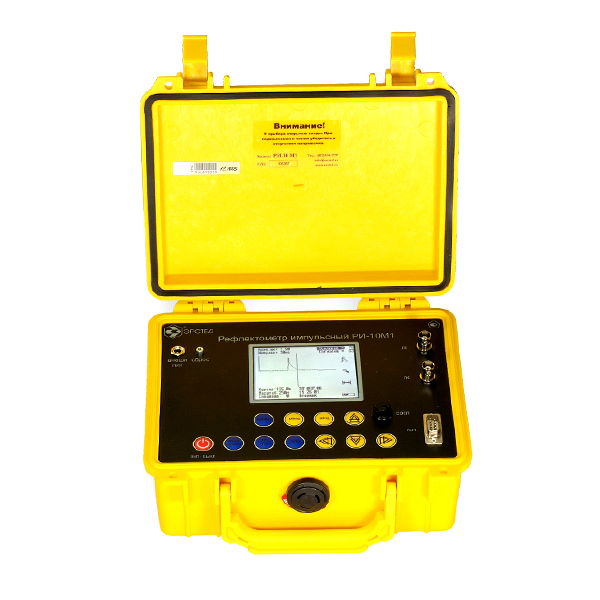

Рефлектометр РИ-10М1 СТРИЖ

В наличии

Описание
Производитель: Россия

Номер реестра СИ: 28660-10

Гарантия 12 месяцев

РИ-10М1 "СТРИЖ" предназначен для проведения следующих типов измерений на симметричных и несимметричных кабелях:
- измерение длин кабелей;
- измерение расстояний до неоднородностей волнового сопротивления или повреждений;
- измерение коэффициента укорочения линии при известной ее длине;
- определение характера повреждений.
Первичная поверка рефлектометра включена в стоимость прибора.

Особенности РИ-10М1 "СТРИЖ"
- Отображение рефлектограмм на экране ЖКИ с разрешением 320х240 точек.
- Измерение в реальном масштабе времени.
- Максимальная дальность - до 50 км.
- Высокое разрешение по дальности: 1 м в диапазонах 250 м - 2,5 км, 2 м -20 м в диапазонах 5 км - 50 км.
- Возможность детального рассмотрения любого участка рефлектограммы.
- Подавление асинхронных помех.
- Режим регистрации разбитости пар.
- Энергонезависимая память на 100 рефлектограмм с оцифровкой всех параметров измерения.
- Режим предварительного просмотра рефлектограммы с текстовыми примечаниями из памяти.
- Сравнение с рефлектограммой из памяти прибора.
- Встроенная таблица коэффициентов укорочения на 200 значений, с возможностью ее пополнения.
- Возможность обмена данными с ПК.
- Брызгозащитное исполнение в герметично закрывающимся корпусе с повышенной механической прочностью (класс защиты IP67).
Область применения РИ-10М1 "СТРИЖ"

Импульсный рефлектометр РИ-10М1 "СТРИЖ" применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:
- медножильные кабели связи (ТПП, МКС и т.п.),
- кабели сигнализации и управления (СБПЗАВпШп и т.п.),
- силовые кабели (АСБ, ВВГ, СИП и т.п.),
- воздушные кабельные линии,
- компьютерные сети (СКС и т.п.),
- телевизионные и радиочастотные кабельные линии (РК-75 и т.п.),
- для определения длины кабеля при его производстве, складировании и торговле.

Комплектация

№	Наименование	Количество
1	Рефлектометр импульсный РИ-10М1 "СТРИЖ"	1 шт.
2	Блок питания (зарядное устройство)	1 шт.
3	Кабель соединительный 1.5 м	1 шт.
4	Руководство по эксплуатации РЭ 1	1 шт.
5	Сумка для аксессуаров	1 шт.
6	Программное обеспечение доступно для скачивания с сайта АО "ЭРСТЕД"	1 шт.
7	Кабель COM to COM	1 шт.

Дополнительная комплектация

№	Наименование	Количество
1	Устройство переходное УП-1	1 шт.
2	Кабель-удлинитель 2 м	1 шт.
3	Кабель соединительный 1,5 м на концах изолированный зажим типа «крокодил» с шириной захвата 25.4 мм	1 шт.
4	Кабель соединительный 0,1 м	1 шт.
5	Переходник BNC - клеммы	1 шт.

Технические характеристики

Параметр	Значение
Диапазон измерения расстояния (временной задержки)	от 0 до 50000 м (от 0 до 500 мкс)
Поддиапазоны измерений	0 — 250 м (0 – 2,5 мкс); 0 — 500 м (0 -5 мкс); 0 – 1 000 м (0 — 10 мкс); 0 – 2 500 м (0 — 25 мкс);	0 – 5 000 м (0 — 50 мкс); 0 – 12 500 м (0 — 125 мкс); 0 – 25 000 м (0 — 250 мкс); 0 – 50 000 м (0 — 500 мкс);
Инструментальная погрешность измерения расстояния	от 0.04% до 0.4% в зависимости от поддиапазона измерений от 1 м до 20 м при КУ=1.500
Эффективная частота дискретизации	100 МГц
Дисплей	монохромный 3,8” (320×240 пикселей)
Длительность зондирующего импульса	от 10 нс до 20 мкс
Амплитуда зондирующего импульса	10 В на согласованную нагрузку
Чувствительность приёмного тракта	не хуже 1 мВ
Диапазон перекрываемого затухания	не менее 80 дБ
Диапазон установки коэффициента укорочения	от 1.00 до 3.00, с шагом 0.01
Время непрерывной работы от аккумулятора	не менее 8 часов
Время непрерывной работы от блока питания	не ограничено
Диапазон рабочих температур	от -20 °С до +40 °С
Габаритные размеры	240х200х115 мм
Масса	не более 2 кг
