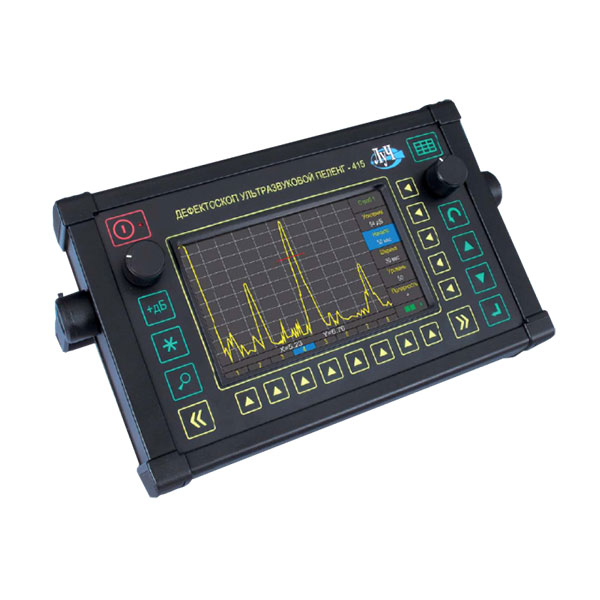

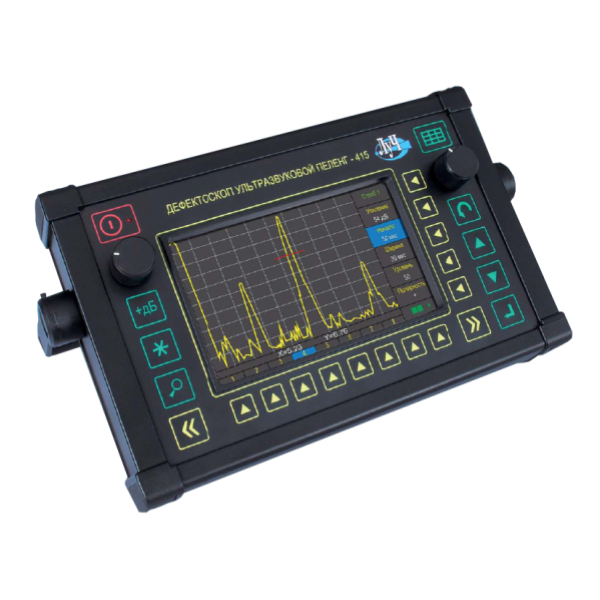

Многоканальный ультразвуковой дефектоскоп Пеленг-415

В наличии

Производитель:	Россия
Номер реестра СИ:	52086-12
Гарантия:	12 месяцев

Ультразвуковой дефектоскоп ПЕЛЕНГ-415 предназначен для:

работы в составе многоканальных автоматизированных и механизированных установок;
работы с механизированными многоканальными сканерами;
контроля продукции на наличие дефектов типа нарушение сплошности и однородности материалов готовых изделий, полуфабрикатов и сварных (паяных) соединений;
измерения глубины и координат залегания дефектов;
построения АРД-диаграмм и измерения эквивалентной площади дефекта.

Особенности Пеленг-415

возможность работы по 8 ультразвуковым каналам одновременно;
удобное изменение параметров и настроек с помощью вращающихся регуляторов;
встроенные АРД-диаграммы;
иммерсионный режим работы;
автоматическая регулировка усиления;
возможность синхронизации с внешними устройствами;
три независимых строба АСД;
возможность обновления программного обеспечения Потребителем;
встроенные часы и календарь;
большой широкоформатный цветной дисплей с высокой контрастностью и разрешающей способностью;
прочный корпус для тяжелых условий эксплуатации;
возможность подключения внешних USB устройств (клавиатура, мышь, внешние накопители информации);
встроенный текстовый редактор.

Комплектация

№	Наименование	Количество
1	Электронный блок дефектоскопа "Пеленг-415" (УД5-415)	1 шт.
2	УЗ ПЭП	8 шт.*
3	Кабель соединительный (УЗ ПЭП/электронный блок)	8 шт.**
4	Кабель соединительный (компьютер/электронный блок)	1 шт.
5	Блок аккумуляторный	1 шт.
6	Блок аккумуляторный резервный	1 шт.***
7	Источник питания сетевой	1 шт.
8	Программное обеспечение	1 шт.
9	Чехол	1 шт.***
10	Сумка для переноски	1 шт.
11	Дефектоскоп ультразвуковой "Пеленг-415" (УД5-415). Руководство по эксплуатации. ЛИВЕ.415119.031 РЭ	1 шт.
12	Дефектоскоп ультразвуковой "Пеленг-415" (УД5-415). Паспорт. ЛИВЕ.415119.031 ПС	1 шт.
13	Дефектоскоп ультразвуковой "Пеленг-415" (УД5-415). Методика поверки. ЛИВЕ.415119.031 МП	1 шт.

* - Количество и тип УЗ ПЭП в комплекте поставки - по заказу потребителя из прилагаемой номенклатуры УЗ ПЭП.

** - при поставке преобразователей типа П112 кабель конструктивно может входить в УЗ ПЭП.

*** - Поставляется за дополнительную плату по заказу потребителя.

Технические характеристики

Параметр	Значение
количество независимых ультразвуковых каналов	8
диапазон контроля (по стали)	от 2 до 15000 мм
дискретные рабочие частоты	0.4; 1.25; 1.8; 2.5; 5.0; 10.0; 15.0 МГц
диапазон рабочих частот приёмного такта	от 0,2 до 20 мГц
диапазон устанавливаемых скоростей УЗ колебаний	от 100 до 15000 м/с
частота повторения зондирующих импульсов	30, 60, 120, 250, 500, 1000, 2000 Гц
диапазон регулировки усиления	от 0 до 120 дБ с дискретностью 0,1; 0,2; 0,5; 1,0 дБ
отсечка	линейная, компенсированная, от 0 до 100% высоты экрана
развертка	тип А, В, С
диапазон задержки развертки	от -30 до 15000 мм
погрешность измерения глубины залегания дефектов	± (0,05 + 0,01 H) мм
дискретность измерения расстояний	0,01 мм
диапазон регулировки ВРЧ	от 0 до 100 дБ
память: – настроек – изображений развёртки типа А – изображений развёртки типа B – изображений развёртки типа C	3000 3000 1000 200
интерфейс связи с персональным компьютером	USB
размер рабочей части экрана	152 x 91 мм
электрическое питание: – аккумуляторное – сеть переменного тока	11 В 220 В, 50 Гц
время непрерывной работы	не менее 9 час
диапазон рабочих температур	от -10 до + 50 °С
степень защиты корпуса	IP 64
габаритные размеры (без ручки для переноса)	290x190x100 мм
масса электронного блока	не более 4,2 кг
