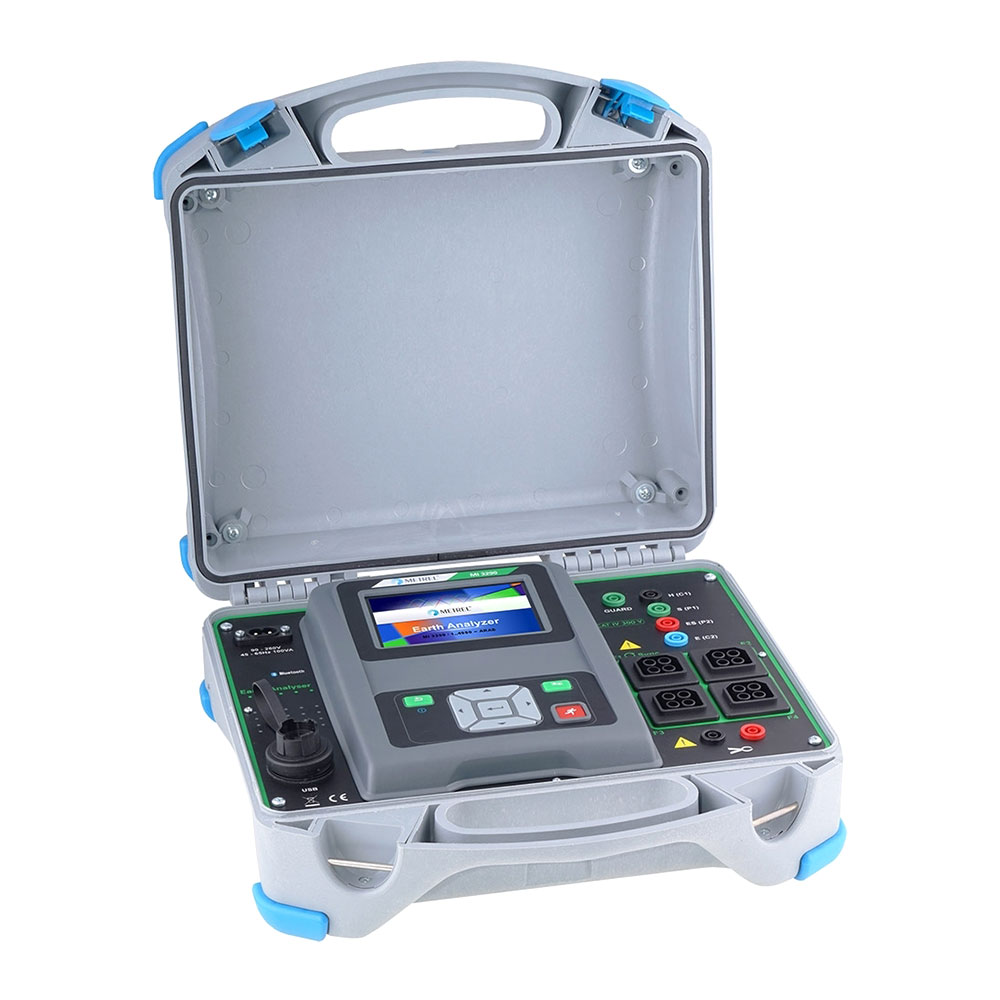

MI 3290 GL — анализатор заземления (комплект с двумя железными клещами)

В наличии

Описание
Производитель: Metrel, Словения

Гарантия 3 года

Номер в реестре СИ: 42465-09

MI 3290 - универсальный прибор для проведения испытаний и измерений в системах заземления. Комплект прибора и его функциональные возможности формируются по желанию пользователя, что позволяет приобретать только необходимые принадлежности.

Основной комплект прибора позволяет проводить измерения сопротивления заземления 2-, 3-, 4-полюсным методами и измерения удельного сопротивления грунта. Наличие остальных функций (измерение сопротивления заземления с помощью клещей, высокочастотное измерение, измерение шагового напряжения, измерение сопротивления проводников токами 7 и 200 мА, измерение на опорах ЛЭП, импульсный метод измерения и др.) зависит от выбора комплекта.

Функции анализатора MI 3290 GL
- Измерение сопротивления заземления 2-полюсный метод.
- Измерение сопротивления заземления 3-полюсный метод.
- Измерение сопротивления заземления 4-полюсный метод.
- Одна частота / несколько / Z(f).
- Измерение удельного сопротивления грунта (метод Веннера).
- Измерение удельного сопротивления грунта (метод Шлумбергера).
- Измерение сопротивление заземления с одними клещами.
- Измерение сопротивления заземления с двумя клещами.
- Измерение переходного импульсного импеданса.
- Измерение импеданса на частоте 25 кГц.
Особенности анализатора MI 3290 GL
- Анализ импеданса заземления как функции частоты благодаря широкому диапазону измерительных частот (55 Гц...15 кГц).
- Измерения заземления опор ЛЭП с подключенным кабелем защитного заземления.
- Измерение на одностоечных и многостоечных опорах ЛЭП.
- Измерение ВЧ-сопротивления заземления (согласно IEEE_Std 81).
- Отображение зависимости Z(f) на экране.
- Комбинированное питание.
- Высокая степень защиты корпуса: IP65 с закрытой крышкой, IP54 с открытой крышкой.
- Измерение импульсного импеданса (имитация удара молнии).

Комплектация

№	Наименование	Количество
1	Прибор MI 3290	1 шт.
2	Токовые штыри 90 см	2 шт.
3	Потенциальные штыри 50 см	2 шт.
4	Соединительный провод черный 2 м	1 шт.
5	Измерительный провод красный 5м	1 шт.
6	Измерительный провод синий 5 м	1 шт.
7	Измерительный провод черный на катушке 50 м	1 шт.
8	Измерительный провод зеленый на катушке 50 м	1 шт.
9	Измерительный провод синий на катушке 50 м	1 шт.
10	Экранированный измерительный провод на катушке 75 м	1 шт.
11	G-зажим	1 шт.
12	Набор измерительных наконечников, зажимов «крокодил»	1 комплект
13	Государственная поверка	1 шт.

Технические характеристики

Функция	Описание	Диапазон измерения	Погрешность измерения
Измерение сопротивления заземления	испытательное напряжение при разомкнутых клеммах 20 или 40 В АС; испытательный ток короткого замыкания > 220 мА; измерительная частота 55...329 Гц 659 Гц...2,63 кГц 3,29…15 кГц	0,00 Ом...19,99 кОм 0,00 Ом...1,999 кОм 0,00…199,9 Ом	±(3% от изм. зн. + 3 е.м.р.) ±(5% от изм. зн. + 3 е.м.р.) ±(8% от изм. зн. + 3 е.м.р.)
Измерение сопротивления заземления с помощью одних клещей	испытательное напряжение при разомкнутых клеммах 40 В перем. тока; испытательный ток короткого замыкания > 220 мА; измерительная частота 55 Гц...329 Гц 659 Гц…1,50 кГц	0,00 Ом...19,99 кОм 0,00 Ом…1,999 кОм	±(8% от изм. зн. + 3 е.м.р.)
Измерение сопротивления заземления с помощью двух клещей	измерительная частота 82 Гц, 164 Гц, 329 Гц	0,00...9,99 Ом 10,0...49,9 Ом 50,0...100 Ом	±(5% от изм. зн.+ 2 е.м.р.) ±(10% от изм. зн. + 2 е.м.р.) ±(20% от изм. зн.)
Селективное измерение сопротивления заземления опор ЛЭП с помощью гибких клещей	испытательное напряжение при разомкнутых клеммах 40 В перем. тока; испытательный ток короткого замыкания > 220 мА; измерительная частота 55 Гц...329 Гц 659 Гц...1,50 кГц; пассивный режим	0,00 Ом...19,99 кОм 0,00 Ом...1,999 кОм 0.00 Ом...19,99 кОм	±(8% от изм. зн. + 3 е.м.р.)
Измерение удельного сопротивления	испытательное напряжение при разомкнутых клеммах 20 или 40 В перем. тока; испытательный ток короткого замыкания > 220 мА; измерительная частота 164 Гц	0,00...19,99 кОм·м	расчетное значение
Измерение сопротивления заземления высокочастотным методом	испытательное напряжение при разомкнутых клеммах 40 В перем. тока; испытательный ток короткого замыкания > 40 мА; измерительная частота 25000 Гц	0,00...19,9 Ом 20,0...299 Ом	±(3% от изм. зн. + 2 е.м.р.)
Измерение сопротивления заземления импульсным методом	испытательное напряжение при разомкнутых клеммах ~140 В пиковое; испытательный ток короткого замыкания 2 А пиковый	0,0...199 Ом	±(8% от изм. зн. + 3 е.м.р.)
Измерение сопротивления проводников током 200 мА		0,00 Ом...1,99 кОм	±(2% от изм. зн. + 2 е.м.р.)
Измерение силы тока (гибкие клещи)	номинальная частота 45 Гц…1,5 кГц	0,1 мA...49,9 A	±(8% от изм. зн. + 3 е.м.р.)
Питание	220 В/50 Гц, или от батареи Li-Ion
Cтепень защиты корпуса	IP65 (закрытая крышка)
Связь	USB
Память	1 ГБ
Размеры	36x16x33 см
