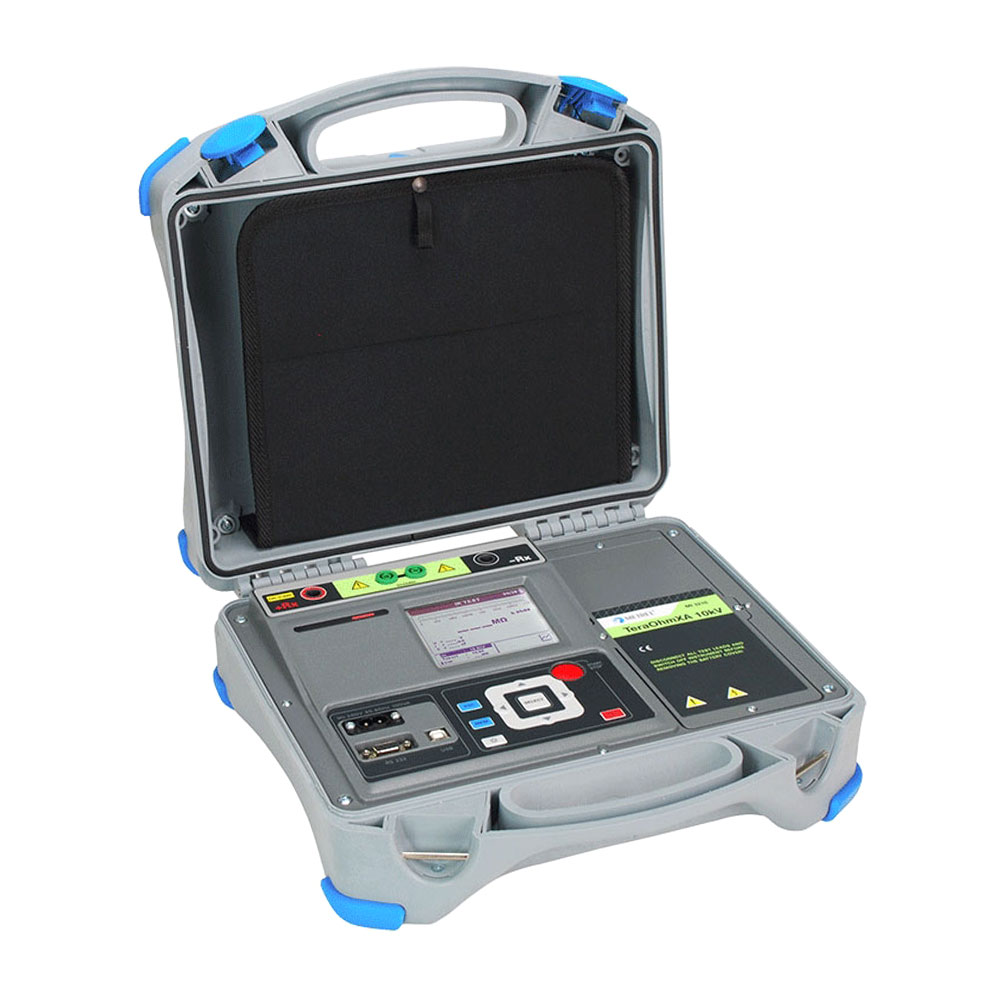

Metrel MI 3201 TeraOhm 5 kV Plus — тераомметр

В наличии

• Задать вопрос
• Поделиться

• Описание

  Производитель:	Metrel, Словения
  Гарантия	3 года
  Номер в реестре СИ:	42465-09

  Тераомметр Metrel MI 3201 TeraOhm 5 kV Plus предназначен для проведения испытаний изоляции высоким напряжением до 5 кВ. Функциональный набор данного прибора включает в себя измерение сопротивления изоляции, высоковольтные испытания, измерение коэффициентов абсорбции, поляризации, разряда диэлектрика, испытание ступенчато изменяющимся напряжением, что в сочетании со встроенной памятью, возможностью связи с ПК, сравнительно небольшой массой и габаритами позволяет эффективно использовать TeraOhm 5 kV Plus при проведении различных испытаний.

  Функции тераомметра MI 3201 TeraOhm 5 kV Plus

  • Измерение сопротивления изоляции до 10 Том напряжением постоянного тока до 5 кВ, построение графика R(t).
  • Измерение емкости испытываемого объекта.
  • Проверка изоляции ступенчато изменяющимся напряжением и построение диаграммы.
  • Измерение выдерживаемого напряжения / тока пробоя.
  • Расчет индекса поляризации PI.
  • Расчет коэффициента диэлектрического поглощения DAR.
  • Расчет коэффициента диэлектрического разряда DD.
  • Измерение напряжения и частоты переменного и постоянного тока до 600 В.

  Особенности тераомметра MI 3201 TeraOhm 5 kV Plus

  • Возможность задания измерительного напряжения в диапазоне от 500 В до 5 кВ с шагом 25 В.
  • Диапазон измерения сопротивления изоляции – до 10 ТОм.
  • Функция измерения сопротивления изоляции ступенчато изменяющимся напряжением (5 значений измерительного напряжения).
  • Полная диагностика состояния изоляции, включающая в себя автоматический расчет индекса поляризации PI, коэффициента диэлектрического поглощения DAR и коэффициента диэлектрического разряда DD.
  • Построение графика R(t).
  • Автоматическая калибровка после включения.
  • Встроенный таймер позволяет задавать время измерений от 1 с до 30 мин.
  • Автоматический разряд испытываемого объекта после завершения измерений.
  • Высокая устойчивость к электромагнитным помехам.
  • Наличие защитного проводника GUARD для отведения поверхностных токов утечки.
  • Экранированные измерительные кабели.
  • Большой ЖК дисплей с подсветкой обеспечивает качественное отображение информации.
  • Встроенная память позволяет сохранить до 1000 измерений, сопровождающихся датой и временем проведения измерений.
  • Подключение к ПК посредством USB и RS232.
  • Опциональное ПО TeraLink позволяет передавать данные и на ПК и генерировать протоколы измерений.
  • Питание – от аккумуляторных NiMh батарей; встроенное зарядное устройство.
  • Размеры: 310x130x250 мм.
  • Масса (без аксессуаров): 3 кг.

• Комплектация

  №	Наименование	Количество
  1	Прибор TeraOhm 5 kV	1 шт.
  2	Сетевой кабель	1 шт.
  3	10 кВ экранированный измерительный кабель, красный, 2 м	1 шт.
  4	10 кВ экранированный измерительный кабель, черный, 2 м	1 шт.
  5	10 кВ зажим типа «крокодил», красный	1 шт.
  6	10 кВ зажим типа «крокодил», черный	1 шт.
  7	Защитный кабель GUARD с зажимом «крокодил», зеленый, 2 м	1 шт
  8	1,2 В аккумуляторные батареи NiMH, тип С	6 шт.
  9	Книга "Guide to modern insulation testing" на CD	1 шт.
  10	Руководство по эксплуатации	1 шт.
  11	Государственная поверка	1 шт.
  12	Сумка для аксессуаров	1 шт.

• Технические характеристики

  Функция	Диапазон измерений	Разрешение	Погрешность измерений
  Сопротивление изоляции	0…99 кОм	1 кОм	±(5% от измер. + 3 е.м.р.)
  	1,00…9,99 МОм	10 кОм	±(5% от измер. + 3 е.м.р.)
  	10,0…99,9 МОм	100 кОм	±(5% от измер. + 3 е.м.р.)
  	100…999 МОм	1 МОм	±(5% от измер. + 3 е.м.р.)
  	1,00…9,99 ГОм	10 МОм	±(5% от измер. + 3 е.м.р.)
  	10,0…99,9 ГОм	100 МОм	±(5% от измер. + 3 е.м.р.)
  	100…999 ГОм	1 ГОм	±(5% от измер. + 3 е.м.р.)
  	1,00…10,00 ТОм	10 ГОм	±(15% от измер. + 3 е.м.р.)
  Измерительное напряжение	0…5500 В	1 В	±(3% от измер. + 3 В)
  Ток утечки	0,00…9,99 нА	0,01 нА	±(5% от измер. + 0,05 нА)
  	10,0…99,9 нА	0,1 нА	±(5% от измер. + 0,05 нА)
  	100…999 нА	1 нА	±(5% от измер. + 0,05 нА)
  	1,00…9,99 мкА	10 нА	±(5% от измер. + 0,05 нА)
  	10,0…99,9 мкА	100 нА	±(5% от измер. + 0,05 нА)
  	100…999 мкА	1 мкА	±(5% от измер. + 0,05 нА)
  	1,00…5,50 мА	10 мкА	±(5% от измер. + 0,05 нА)
  Отключающий ток утечки	0,000…0,009 мA	1 мкA	±(3% от измер. + 3 е.м.р.)
  	0,01…5,50 мА	10 мкА	±3% от измер.
  DAR - коэффициент диэлектрического поглощения	0,01…9,99	0,01	±(5% от измер. + 2 е.м.р.)
  	10,0…00,0	0,1	±5% от измер.
  PI - индекс поляризации	0,01…9,99	0,01	±(5% от измер. + 2 е.м.р.)
  	10,0…100,0	0,1	±5% от измер.
  DD - коэффициент диэлектрического разряда	0,01…9,99	0,01	±(5% от измер. + 2 е.м.р.)
  	10,0…100,0	0,1	±5% от измер.
  Измерительное напряжение	0…5500 В	1 В	±(3% от измер. + 3 В)
  Напряжение пост. / перем. тока	0…600 В	1 В	±(3% от измер. + 4 В)
  Частота	0 и 45…65 Гц	0,1 Гц	±0,2 Гц
  Емкость	0,0…99,9 нФ	0,1 нФ	±(5% от измер. + 4 е.м.р.)
  	100…999 нФ	1 нФ	±(5% от измер. + 4 е.м.р.)
  	1,00…50,00 мкФ	10 нФ	±(5% от измер. + 4 е.м.р.)
  Питание	7,2 В пост. тока (6x1,2 В NiMH IEC LR20)
  Дисплей	матричный ЖК дисплей (160x116) с подсветкой
  Категория перенапряжения	600 В CAT IV
  Класс защиты	двойная изоляция
  Подключение к ПК	RS 232 и USB
