Описание
| Производитель: | Россия |
| Гарантия: | 1 год |
| Метрологическая поверка: | Не включена в цену |
Комплект автономного генератора МАГ-05.1.ХХ применяется для трассировки и определения глубины залегания неметаллических трубопроводов, ливневых каналов на глубине до 5 метров совместно с трассопоисковыми приемниками, имеющими функцию «Зонд» с рабочей частотой 512 Гц.
Принцип трассировки неметаллических трубопроводов автономным генератором МАГ-05.1.ХХ
Малогабаритный автономный генератор МАГ-05 помещают на проблемный участок магистрали с помощью троса проталкивающего устройства. Генератор излучает электромагнитное поле.

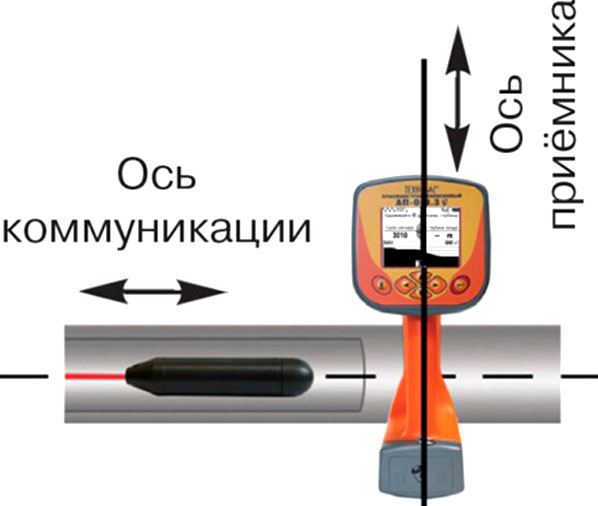

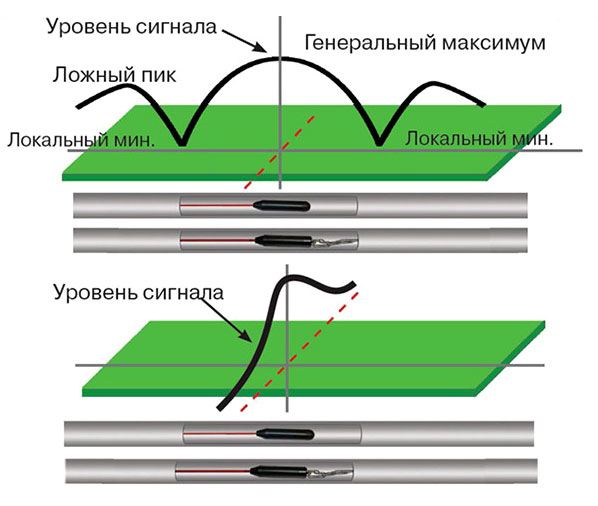

При перемещении приемника на поверхности земли (при положении оси приёмника перпендикулярно оси коммуникации) вдоль оси коммуникации в приемной катушке индуцируется сигнал с явно выраженными двумя локальными минимумами, генеральным максимумом и двумя ложными пиками. При перемещении приемника поперек оси генератора локальные минимумы и ложные пики сигнала отсутствуют.
Для точного определения местонахождения зонда используют положение локальных минимумов и максимума сигнала.
Местоположение зонда определяют по месту с максимальным уровнем сигнала. Глубину залегания зонда приемник измеряет корректно только при его положении в точке над зондом и горизонтальном положении зонда.

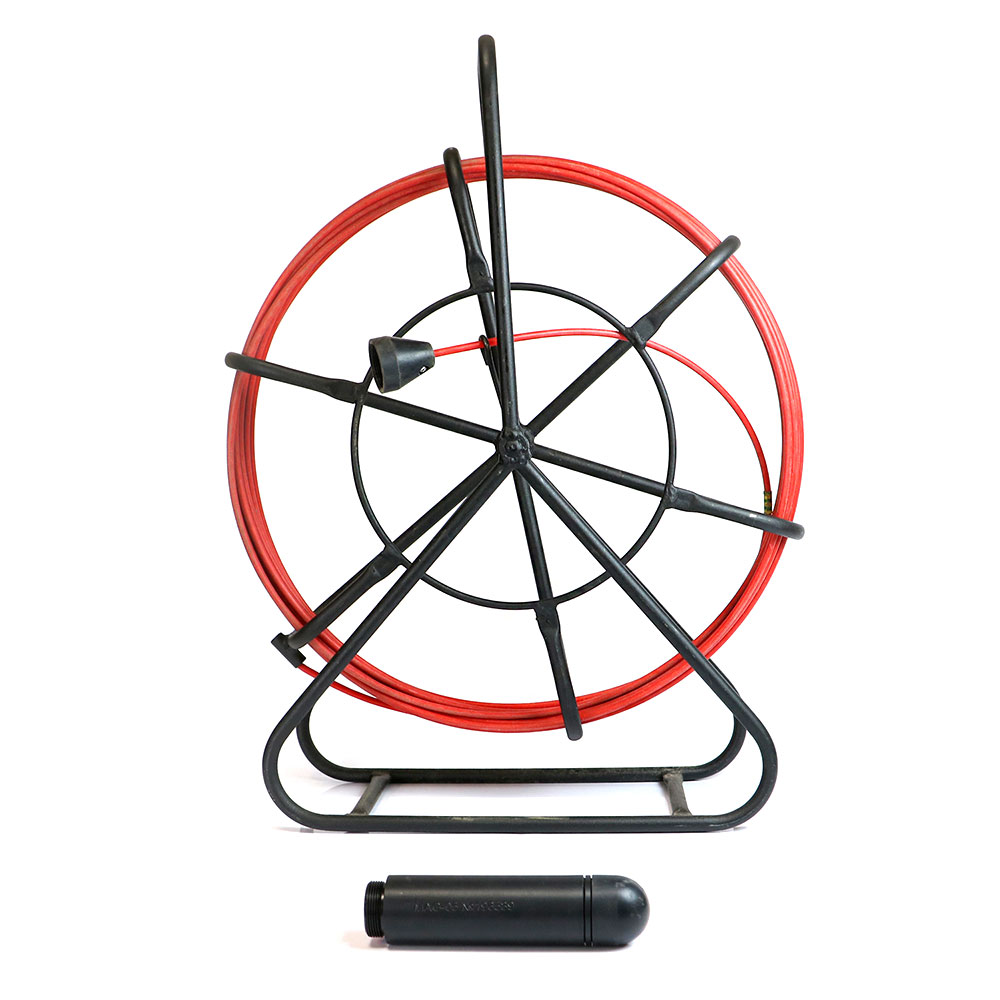

Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Проталкивающее устройство | 1 шт. |
| 2 | Малогабаритный автономный генератор МАГ-05 | 1 шт. |
| 3 | Аккумулятор | 1 шт. |
| 4 | Зарядное устройство | 1 шт. |
Технические характеристики
| Параметр | Значение |
|---|---|
| Частота генератора | 512 Гц |
| Диаметр малогабаритного автономного генератора | 40 мм |
| Вес малогабаритного автономного генератора | 318 г ± 20 г |
| Время работы генератора | не менее 5 ч |
| Диаметр троса проталкивающего устройства | 6 мм |
| Диаметр вспомогательного троса | 2 мм |
