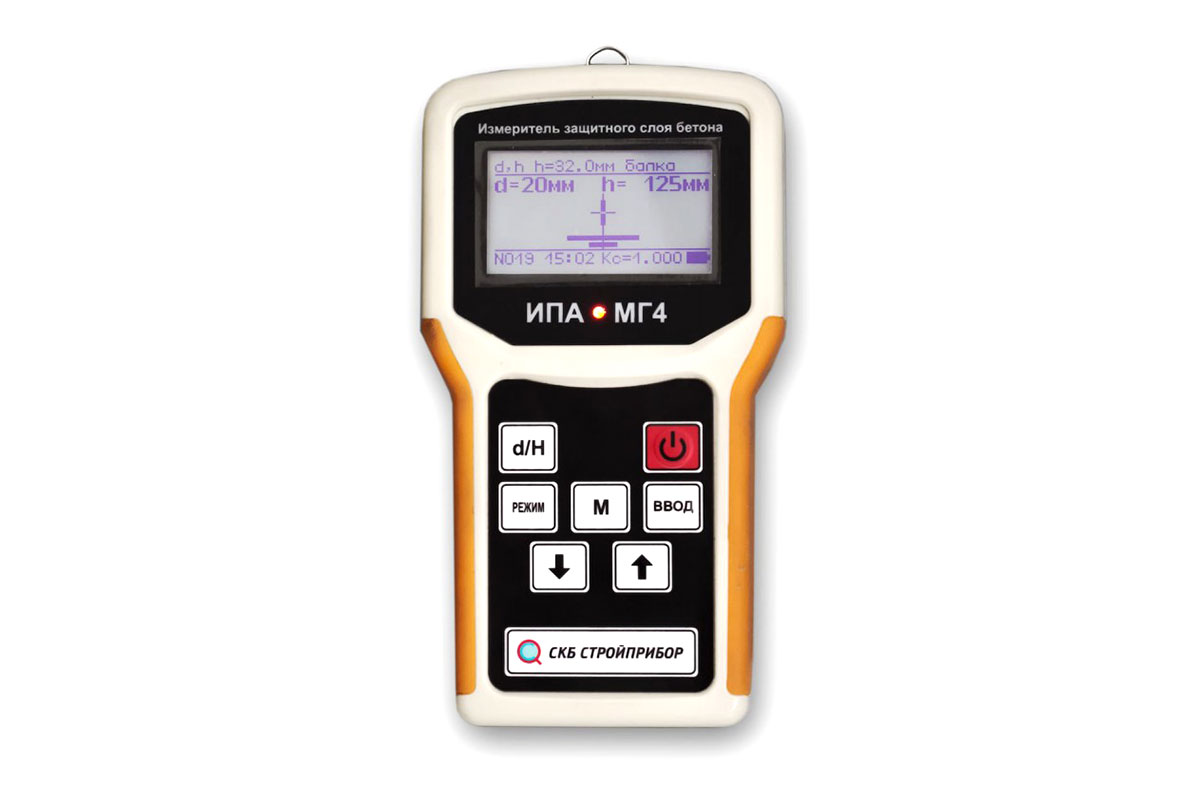

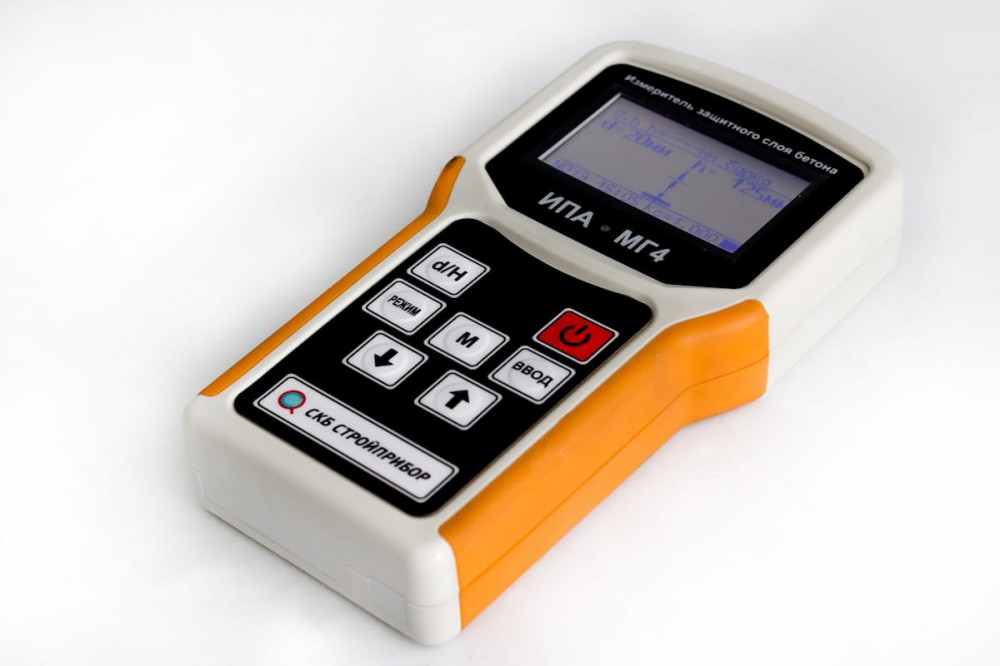

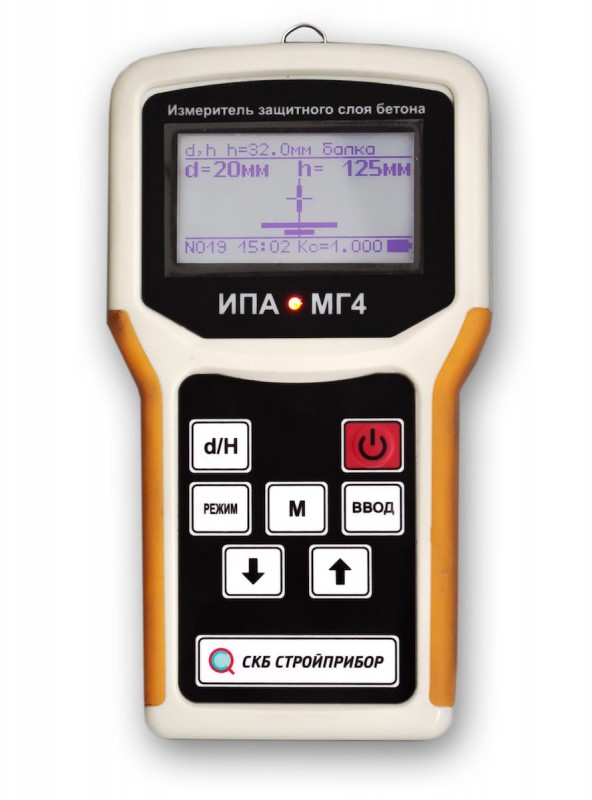

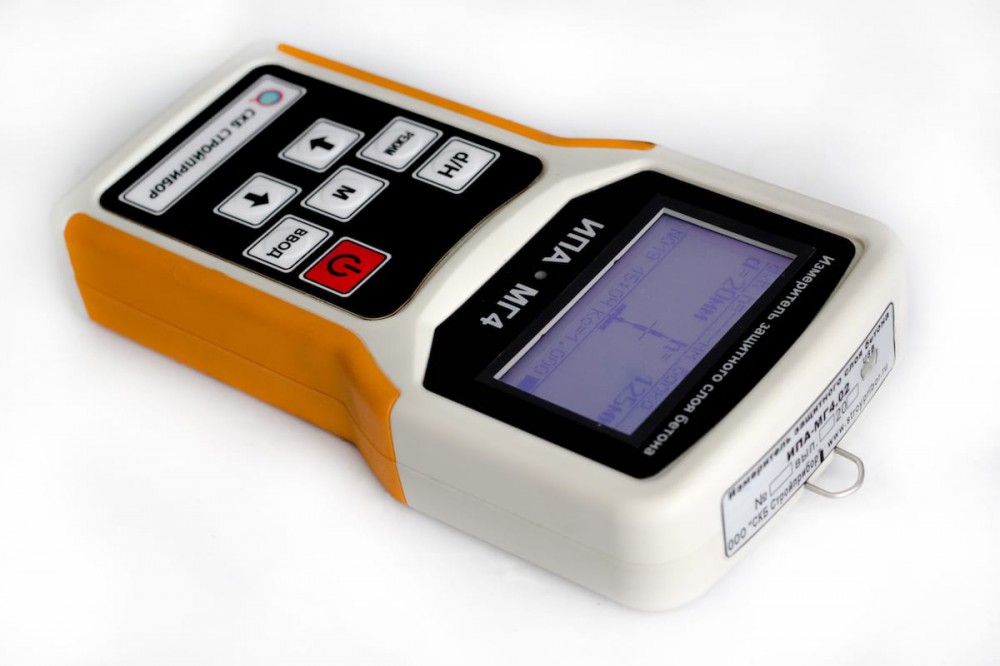

Измеритель защитного слоя бетона ИПА-МГ4.02

В наличии

Описание
Производитель: Россия

Номер реестра СИ: 29316-10

Гарантия 18 месяцев

Прибор ИПА-МГ4.02 предназначен для измерений толщины защитного слоя бетона и определения расположения оси арматуры в железобетонных изделиях и конструкциях согласно ГОСТ 22904. Измеритель определяет диаметр арматуры по известной толщине защитного слоя бетона согласно методике изложенной в Приложении Г ГОСТ 22904.

Область применения прибора – измерение толщины защитного слоя бетона и расположения арматуры в железобетонных изделиях и конструкциях на предприятиях стройиндустрии и объектах строительства, а также при обследовании эксплуатируемых зданий и сооружений.

Прибор, в отличие от аналогов, имеет моноблочную конструкцию, совмещающую электронный блок и встроенные датчики, имеет возможность индицировать положения арматуры относительно своих осей X и Y. Принцип действия прибора основан на возбуждении в металлическом объекте импульсных вихревых токов и измерении вторичного электромагнитного поля, которое наводят эти токи.

В качестве приемников электромагнитного поля используются четыре встроенных датчика, расположенных симметрично оси Y и оси X.

ИПА-МГ4.02 имеет три основных режима работы:
- определение оси арматурного стержня;
- определение толщины защитного слоя при известном диаметре;
- определение диаметра арматурного стержня при известной толщине защитного слоя.
Прибор ИПА-МГ4.02 дополнительно снабжен функцией определения параметров армирования при неизвестных диаметре и толщине защитного слоя бетона, имеет подсветку дисплея, часы реального времени, индикацию расположения арматуры, индикатор уровня заряда аккумуляторной батареи, передачи измеренных параметров армирования из памяти прибора в ПК через USB порт.

Питание прибора осуществляется от встроенного литий-полимерного аккумулятора с напряжением питания 3,7 В емкостью 1800 мА ч, потребляемый ток 77 мА.

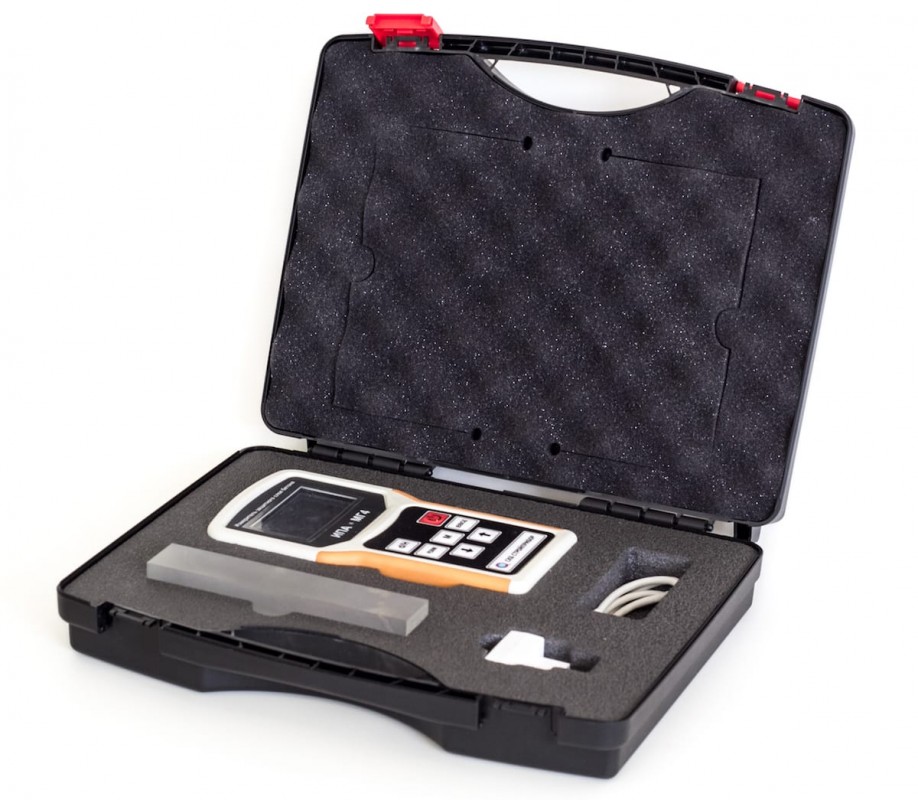

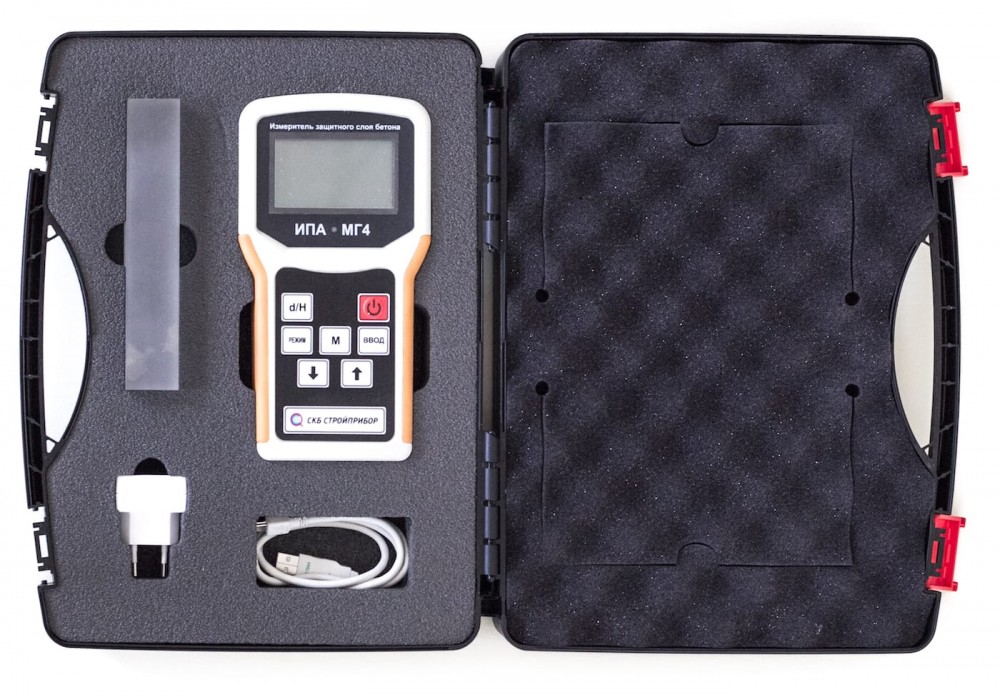

Комплектация

№	Наименование	Количество
1	Прибор ИПА-МГ4.02	1 шт.
2	Контрольный образец	1 шт.

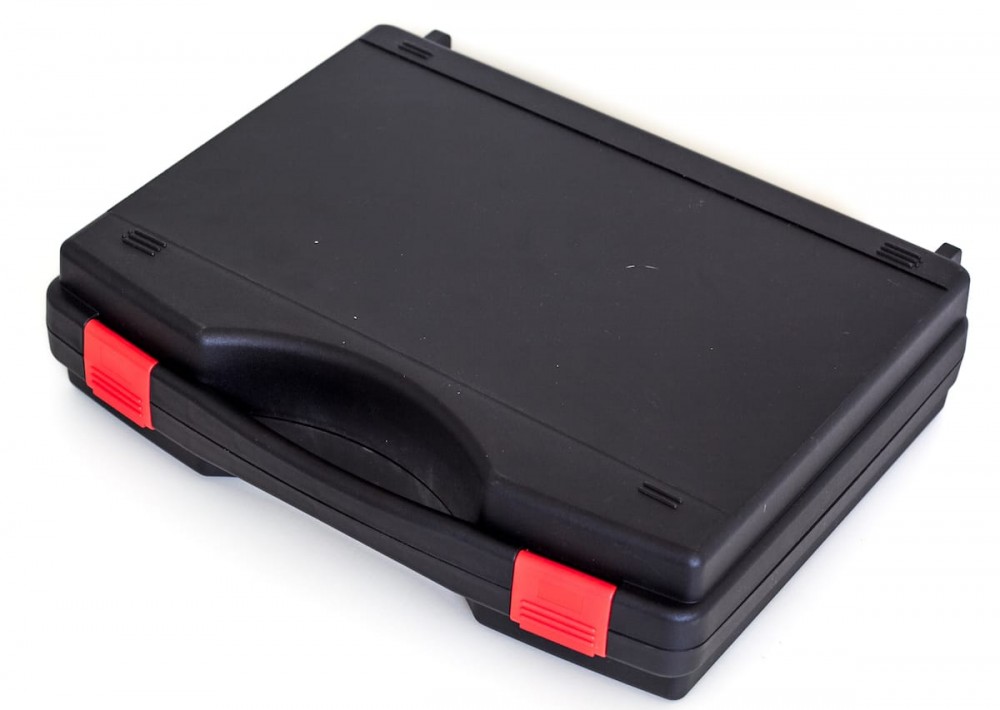

3	Упаковочный кейс	1 шт.
4	Ремень	1 шт.
5	Руководство по эксплуатации	1 шт.
6	Кабель связи с ПК	1 шт.
7	Программное обеспечение	1 шт.
8	Зарядное устройство	1 шт.

Технические характеристики

Параметр	Значение
Диапазон измерения толщины защитного слоя бетона, мм:
- при диаметре арматуры 3, 4, 5, 6, 8 мм	от 5 до 60
− при диаметре арматуры 10, 12, 14, 16, 18 мм	от 5 до 90
- при диаметре арматуры 20, 22, 25, 28 мм	от 5 до 110
− при диаметре арматуры 32, 36, 40 мм	от 10 до 130
Предел допускаемой основной абсолютной погрешности измерения толщины защитного слоя бетона (h_зс– толщина защитного слоя бетона), мм	± (0,05 h_зс + 0,5)
Допускаемое отклонение оси измерителя от оси арматурного стержня, при определении расположения оси арматурного стержня, мм	± 10
Объем памяти результатов измерений	999
Габаритные размеры, мм:	202×113×37
Масса, кг, не более	0,38
Средняя наработка на отказ, ч, не менее	5000
