Описание
| Производитель: | Metrel, Словения |
| Гарантия | 3 года |
| Номер в реестре СИ: | 57164-14 |

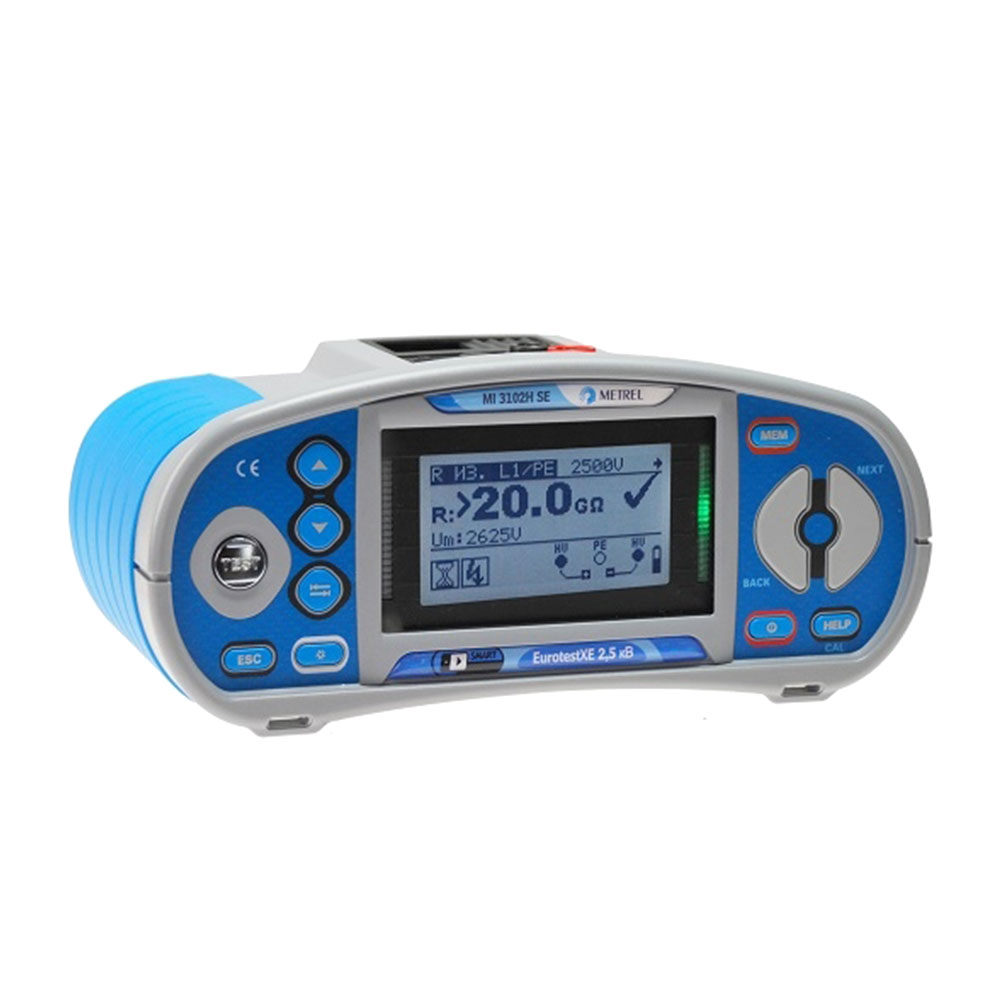

MI 3102H SE является вторым прибором в линейке многофункциональных измерителей параметров электроустановок Metrel, обладающим мегаомметром с испытательным напряжением 2,5 кВ. Помимо возможности измерения сопротивления изоляции прибор обладает оптимальным набором функций для проведения испытаний в электроустановках до 1000 В.
Функции измерителя MI 3102H SE EurotestXE 2,5 кВ
- Измерение сопротивления изоляции напряжением до 2500 В.
- Диагностическое испытание изоляции (измерение коэффициентов абсорбции и поляризации, R60).
- Проверка непрерывности защитных проводников.
- Измерение параметров цепи «фаза-ноль».
- Проверка параметров селективных и стандартных УЗО А, АС, F типов с номинальными токами отключения от 10 мА до 1 А.
- Измерение сопротивления заземляющих устройств по 3-проводной схеме.
- Измерение силы тока до 20 А (требуются опциональные клещи А1018).
- Проверка порядка чередования фаз.
- Измерение освещенности (требуются опциональные датчики А1172, А1173).
Особенности измерителя MI 3102H SE EurotestXE 2,5 кВ
- Внутренняя память на 500 измерений.
- Опциональное ПО EUROLINK PRO PLUS позволяет получать протоколы измерений российского образца.
- Полная русификация.
- Размеры 230х102х115 мм, масса 1,3 кг.
- Данный прибор поставляется с первичной государственной поверкой.
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Прибор EurotestXE 2,5 кВ | 1 шт. |
| 2 | Измерительный провод с вилкой длиной 1,5 м | 1 шт. |
| 3 | Испытательный кабель 2,5 кВ 2-проводной 1,5 м | 1 шт. |
| 4 | Испытательный кабель 3-проводной 1,5 м | 1 шт. |
| 5 | Комплект для измерения сопротивления заземления: кабель 4 м, 2 кабеля по 20 м, 2 штыря | 1 шт. |
| 6 | Сетевой адаптер | 1 шт. |
| 7 | Аккумуляторы | 6 шт. |
| 8 | Тестовые наконечники | 3 шт. |
| 9 | Зажимы «крокодил» | 3 шт. |
| 10 | CD-диск с ПО Eurolink PRO | 1 шт. |
| 11 | Кабель RS232 | 1 шт. |
| 12 | Кабель USB | 1 шт. |
| 13 | Сумка для переноски | 1 шт. |
| 14 | Мягкий шейный ремень для переноски | 1 шт. |
| 15 | Руководство по эксплуатации | 1 шт. |
| 16 | Государственная поверка | 1 шт. |
Технические характеристики
| Функция | Диапазон измерения | Разрешение | Погрешность измерения |
|---|---|---|---|
| Сопротивление изоляции (U= 2,5 кВ) | 0,01…19,99 МОм | 0,01 МОм | ±(5% от измеренного значения + 3 е.м.р.) |
| 20,0…199,9 МОм | 0,1 МОм | ±(5% от измеренного значения) | |
| 200…999 МОМ | 1 МОм | ±(10% от измеренного значения) | |
| 1,00…19,99 ГОм | 0,01 ГОм | ±(10% от измеренного значения) | |
| Коэффициенты абсорбции и поляризации | 0,01…9,99 | 0,01 | ±(5% от измеренного значения + 2 е.м.р.) |
| 10,0…100,0 | 0,1 | ±(5% от измеренного значения) | |
| Непрерывность защитных проводников (200 мА) | 0,01…19,99 Ом | 0,01 Ом | ±(3% от измеренного значения + 3 е.м.р.) |
| 20,0…99,9 Ом | 0,1 Ом | ±(5% от измеренного значения) | |
| 100…1999 Ом | 1 Ом | ||
| Полное сопротивление линии/контура | 0,01…9,99 Ом | 0,01 Ом | ±(5% от измеренного значения + 5 е.м.р.) |
| 10,0…99,9 Ом | 0,1 Ом | ||
| 100…999 Ом | 1 Ом | ±10% от измеренного значения | |
| 1,00…9,99 кОм | 10 Ом | ||
| Полное сопротивление контура без отключения УЗО | 0,01…9,99 Ом | 0,01 Ом | ±(5% от измеренного значения + 10 е.м.р.) |
| 10,0…99,9 Ом | 0,1 Ом | ||
| 100…999 Ом | 1 Ом | ±10% от измеренного значения | |
| 1,00…9,99 кОм | 10 Ом | ||
| Ток отключения УЗО | 0,2´IΔN…1,1´IΔN (тип AC) | 0,05´IΔN | ±0,1´IΔN |
| 0,2´IΔN…1,5´IΔN (тип A, IΔN≥30 мА) | 0,05´IΔN | ±0,1´IΔN | |
| 0,2´IDN…2,2´IΔN (тип A, IΔN<30 мА) | 0,05´IΔN | ±0,1´IΔN | |
| Время отключения УЗО | 0,1…2000 мс | 0,1 мс | ±3 мс |
| Сопротивление заземления по 3-проводной схеме | 0,01…19,99 Ом | 0,01 Ом | ±(5% от измеренного значения + 5 е.м.р.) |
| 20,0…199,9 Ом | 0,1 Ом | ||
| 200…9999 Ом | 1 Ом | ||
| Сила тока с клещами А1018 | 0,1…99,9 мА | 0,1 мА | ±(5% от измеренного значения + 3 е.м.р.) |
| 100…999 мА | 1 мА | ±(5% от измеренного значения) | |
| 1,00…19,99 А | 0,01 А | ||
| Общие характеристики | Источник питания | 6х1,5 В батарей или аккумуляторов АА | |
| Категория перенапряжения | САТ II 1000 В/ CAT III 600В/ CATIV 300В | ||
| Класс защиты | двойная изоляция | ||
| Интерфейс | USB, RS232 | ||
| Размеры | 230х103х115 мм | ||
| Масса | 1,3 кг | ||
