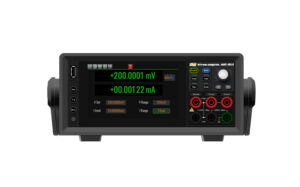

Источник-измеритель АКИП-1603/2

В наличии

1 000 065 ₽

Добавить в корзину Купить в 1 клик

• Задать вопрос
• Поделиться

• Технические характеристики

  Напряжение, В	± 0.1 мкВ… ±210 В, ±0.1 мкВ… ±200 В, ±210 В, ±250 В, 100 нВ
  Ток, А	±10 фА…±3.03 А (DC), ±10 фА… ±10.5 А (импульс), ±10 фА…±3.03 А (импульс ±10 А), ±3 А, 10 фА, до ±10.5 А
  Число каналов	2
  Погрешность воспроизведения U/I	±0.015%…±0.02% (базовая)
  Номинальная/ Макс. мощность	31.8 Вт
  Диапазон измерений сопротивления	1 мкОм…200 МОм
  Схема измерения R	2 пр, 4 пр
  Погрешность измерений U/ I /R	±0.015%…±0.02%/ ±0.06% (базовая)
  Разрядность индикатора	6.5 разрядов (источник), 6.5 разрядов (измеритель)
  Скорость измерений	до 100000 точек в секунду
  Минимальный интервал триггера	10 мкс
  Внутренняя память	до 100000 точек с привязкой по времени
  Ёмкость	до 50 мкФ
  Рабочая температура	от 0 °C до +50 °C
  Влажность	30–80% без конденсации

• Описание

  Серия: АКИП-1603.

  АКИП-1603 — высокоточный источник-измеритель (Source Measure Unit, SMU), предназначенный для тестирования и анализа характеристик электронных компонентов и материалов. Устройство сочетает функции программируемого источника напряжения и тока, а также измерителей напряжения и тока.

  Ключевые технические характеристики.

  • Разрядность измерений: 6½ разрядов (2 100 000 отсчётов).
  • Минимальное разрешение по току: 10 фА.
  • Минимальное разрешение по напряжению: 100 нВ.
  • Максимальное выходное напряжение: ±210 В.
  • Максимальный постоянный ток: ±3 А.
  • Импульсный ток: до ±10,5 А при длительности импульса от 50 мкс.
  • Скорость измерений: до 100 000 точек в секунду.
  • Минимальный интервал триггера: 10 мкс.
  • Внутренняя память: буфер до 100 000 точек с привязкой по времени.

  АКИП-1603 поддерживает режимы источника напряжения, источника тока, вольтметра, амперметра и омметра.

  Модель АКИП-1603/2 — двухканальная версия с ограничениями по совместному току каналов для защиты блока питания.

• Особенности

  Функциональные возможности.

  • Постоянный ток и напряжение (DC).
  • Импульсный режим с минимальной длительностью импульса 50 мкс.
  • Линейное и логарифмическое сканирование.
  • Списковый режим с шагом от 10 мкс.
  • Генерация сигнала произвольной формы.
  • 4-проводная схема измерения.
  • Delta-метод компенсации термо-ЭДС.

  Интерфейсы и управление.

  • 5-дюймовый TFT-дисплей с разрешением 800×480.
  • Ёмкостной сенсорный экран.
  • Графическое и цифровое отображение данных.
  • USB Device / USB Host (USB 2.0).
  • LAN (10/100BASE-T).
  • Цифровой I/O (DB15): 6 входов и 6 выходов для синхронизации и триггеров.
  • Опциональный адаптер USB-GPIB.
  • Поддержка SCPI-совместимых команд, драйверов IVI-C и LabVIEW.

  Конструкция и надёжность.

  • Режим высокой ёмкости: до 50 мкФ.
  • Максимальное напряжение на нагрузке относительно земли: ±250 В.
  • Рабочая температура: от 0 °C до +50 °C.
  • Влажность: 30–80% без конденсации.
  • Соответствие стандартам EMC IEC 61326-1, EN 61010-1 и UL 61010-1.

• Применение

  Источник-измеритель применяется для:

  • характеризации полупроводниковых приборов: диодов, транзисторов, MOSFET, фотодетекторов, светодиодов и лазерных диодов;
  • тестирования органических полупроводников, наноструктур, графена и перовскитов;
  • измерения малых сопротивлений и утечек в микроэлектронике;
  • исследований солнечных элементов, аккумуляторов и топливных элементов;
  • использования в научно-исследовательских и образовательных лабораториях.

• Документы

  • Расширенные характеристики: АКИП-1603

• Комплектация

  • Источник-измеритель АКИП-1603/2 — 1 шт.
  • Шнур питания — 1 шт.
  • Кабель USB — 1 шт.
  • Измерительный провод — 2 шт.
  • Краткая инструкция по эксплуатации — 1 шт.
