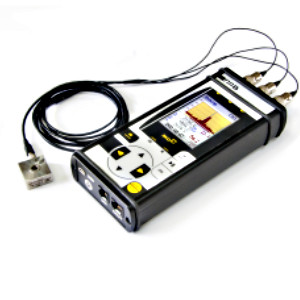

Виброметр ЭКОФИЗИКА 111В

В наличии

Описание
Производитель: Россия

Гарантия: 1 год

Номер реестра СИ: 66279-16

Современное устройство Экофизика 111В используется для получения информации об уровнях виброускарения, различных спектров сигналов первичных преобразователей и виброскорости, о регистрации временных сигналов. Полученные сведения дают возможность оценить влияние вибраций и других процессов на организм человека в различных помещениях и открытом пространстве, определить виброакустические характеристики машин и механизмов, а также для проведения научно-исследовательских работ.

Прибор позволяет осуществлять прямые измерительные работы виброускорения и виброскорости, производимые при осуществлении мер по обеспечению безопасных условий деятельности и охраны труда. При этом методика проводимых замеров обеспечивает выполнение метрологических требований, которые являются обязательными.

Прибор получил широкое применение в следующих направлениях:
- определение санитарно-гигиенических вибрационных показателей на рабочем месте;
- оценка вибрационного фона и определение соответствия принятым нормам в жилых и общественных помещениях;
- измерение уровня вибраций оборудования в строительных сооружениях;
- определение уровня воздействия вибраций на здания и конструкции;
- проведение научно-исследовательских и конструкторских работ.
Производитель предлагает несколько модификаций прибора Экофизика 111В, которые позволяют решить разные задачи, направленные на определение уровня вибрационного фона. Сама серия Экофизика возникла в 2008 году. За это время было выпущено несколько поколений устройств, которые позволяли выполнить измерение уровня шума, различных вибраций. Каждое новое поколение серии имеет более совершенный принцип работы, новые функциональные возможности и улучшенные характеристики.

Возможности прибора

Среди значительного набора функциональных возможностей аппарата и особенностей его работы можно выделить следующее:
- три канала, используемых при измерении;
- отсутствие действия эффекта кабеля;
- возможность одновременного измерения спектров по трем каналам;
- измерение вибраций одновременно в трех точках в определенном диапазоне частот;
- определение виброскорости и ускорения;
- индикация измерения звука с подключенным цифровым преобразователем Октафон-110А-DIN;
- определение дозы вибраций и других показателей;
- возможность измерения микроклимата, цифровой среды и других параметров при подключении дополнительных цифровых измерителей.
Прибор Экофизика 111В имеет высокое качество исполнения и следующие конструктивные особенности:
- прочный металлический корпус, устойчивый к внешним воздействиям;
- возможность автоматической оцифровки и записи результатов проведенных измерений;
- запись полученных результатов измерений во внутреннюю память объемом 4 Гб;
- возможность обработки уже записанных сигналов;
- дистанционная работа с прибором.
Дополнительные возможности устройства:
- Диспетчер датчиков осуществляет управление внутренним реестром единиц измерения, картотекой датчиков, функцией калибровки.
- Используя параметры измерительной программы, можно получить список доступных датчиков и установить необходимый.
- Графическая хронограмма дает возможность наблюдать за процессом в режиме реального времени.
- Выделение участков хронограмм и расчет результатов измерений с помощью виброакустического калькулятора.
- Объединение результатов серии замеров и определение среднего, максимального и минимального значения.
- Запись результатов измерений во встроенный блокнот в формате текстового файла.

Технические характеристики

Технические характеристики прибора Экофизика-111В в качестве виброметра

Удовлетворяемые стандарты, показатели точности	ГОСТ ИСО 8041-2006, ГОСТ Р 53963.1-2010, ГОСТ ИСО 2954-2014, ГОСТ 12.1.012-2004, ГОСТ 31192.1-2004, ГОСТ 31191.1-2004, ГОСТ 31191.2-2004
Режимы измерения виброметра	Общая вибрация, Локальная вибрация, 1/3-октавный анализатор, БПФ-анализатор
Количество каналов	1-3 (определяется типом и количеством вибродатчиков)
Тип вибропреобразователя	Пьезоакселерометры и велосиметры со встроенной электроникой IEPE (ICP-совместимые)
Измеряемые параметры	Три компоненты корректированного ускорения, доза вибрации VDV, вибрационная экспозиция (общая вибрация), полное виброускорение (локальная вибрация), MTVV - для исполнения. Среднеквадратичные и пиковые значения виброскорости
Частотные коррекции общей вибрации (измеряются одновременно)	Wb, Wc, Wd, We, Wj, Wk, Wm, Fk, Fm (измеряются одновременно); гистограммы распределений рассчитываются только для Wk, Wd, Wb, Wm
Частотные коррекции локальной вибрации (измеряются одновременно)	Wh, Fh (измеряются одновременно), гистограммы распределений рассчитываются только для Wh
Временные характеристики	СКЗ-1с, СКЗ-5с, СКЗ-10с, Leq (СКЗ за весь интервал измерений), Пик-1с, Пик-5с, Пик-10с, Пик (пиковое значение за все время измерения), VDV
Диапазон измерений виброускорения, дБ отн. 1 мкм/с2	33 - 184* (Wm, Wk), 44-184* (Fh)
Диапазон измерения виброскорости, дБ отн. 5·10^-8 м/с	75 - 139* (Fk), 64 - 139* (Ар)
Пределы допускаемой абсолютной погрешности измерения виброускорения и виброскорости на опорной частоте, дБ	+/-0,3

* Точный диапазон измерений конкретного виброметра может быть более узким и зависит от заказанных типов вибропреобразователей.

Технические характеристики прибора Экофизика-111В в качестве анализатора спектра

Удовлетворяемые стандарты и показатели точности	Класс1 по ГОСТ Р 8.714-2010 (МЭК 61260)
Наборы фильтров	октавные и 1/3-октавные фильтры
Диапазон частот анализа в реальном времени в режиме "Общая вибрация"	октавные фильтры 1 Гц - 125 Гц 1/3-октавные фильтры 0,8 Гц - 160 Гц
Диапазон частот анализа в реальном времени в режиме "Локальная вибрация ЭФБ-110В"	октавные фильтры 8 Гц - 1000 Гц 1/3-октавные фильтры 6,3 Гц - 1250 Гц
Диапазон частот анализа в реальном времени в режиме "1/3-октавный анализатор XYZ"	октавные фильтры 1 - 16 000 Гц 1/3-октавные фильтры 0,8 - 20 000 Гц
Линейный рабочий диапазон октавных фильтров	Общая вибрация: 121 дБ Локальная вибрация: 112 дБ 1/3-октавный анализатор XYZ: 99 дБ
Линейный рабочий диапазон 1/3-октавных фильтров	Общая вибрация ЭФБ-110В: 126 дБ Локальная вибрация ЭФБ-110В: 117 дБ 1/3-октавный анализатор XYZ: 100 дБ
Максимальное измеряемое входное напряжение (с адаптером ЭКВ-110)	4,6 В пик-пик
Пределы допускаемой погрешности на опорных частотах	+/- 0,5 дБ

Технические характеристики узкополосного анализа в режиме "БПФ-анализатор XYZ" :

Количество каналов: 3.
Диапазон измерений: 0-125 дБ
Количество точек в окне анализа: 1024.
Диапазон анализа (полоса БПФ): 187 Гц, 375 Гц, 750 Гц, 1,5 кГц, 3 кГц, 6 кГц,
12 кГц, 24 кГц.
Количество усреднений (в зависимости от диапазона анализа): от 1 до 128.
Количество линий БПФ, выводимых на индикатор: 200.
Величина перекрытия окон БПФ (в зависимости от диапазона анализа): 75% или 87,5.
Диапазон ZOOM: от 4 до 32.
Усреднение: линейное, линейное с накоплением.
Временное окно: модифицированное Flap-Top (ISO 18431)

Характеристики в качестве регистратора сигналов

Количество каналов: 3
Частота выборки сигнала, Гц: от 93,8 до 48000
Фильтр высоких частот, Гц: от 0,5 до 93,8

Общетехнические характеристики приборов Экофизика-110В и Экофизика-111В

Питание прибора
- Питание прибора осуществляется от комплекта аккумуляторов.
- Энергопотребление: максимально 500 мА.
- Зарядка аккумуляторов: с использованием внешнего зарядного устройства (входит в комплект поставки).
Габаритные размеры и масса
- Габаритные размеры (без первичных преобразователей): 188 мм х 86 мм х 35 мм.
- Масса (без первичных преобразователей): не более 0,6 кг.
Прочие характеристики
- Индикатор: OLED (320х240), цветной, диапазон рабочих температур от минус 10 С до плюс 50 С
  - Для исполнения Экофизика-110В (Белая): TFT (320х240), цветной, диапазон рабочих температур от минус 20 до плюс 50 С.
- Клавиатура: пленочная.
- Память: >4 Гбайт, энергонезависимая.
- Интерфейс: USB (Master&Slave); DOUT (гальванически развязанный UART), DIN (порт для подключения цифровых датчиков).
Рабочие условия эксплуатации
- Диапазон рабочих температур окружающей среды: от минус 10 гр. С до плюс 40 гр.С.
- Относительная влажность: до 90 % при +40 гр.С (без конденсата).
- Атмосферное давление: от 86 кПа до 108 кПа (645-810 мм рт.ст.).
