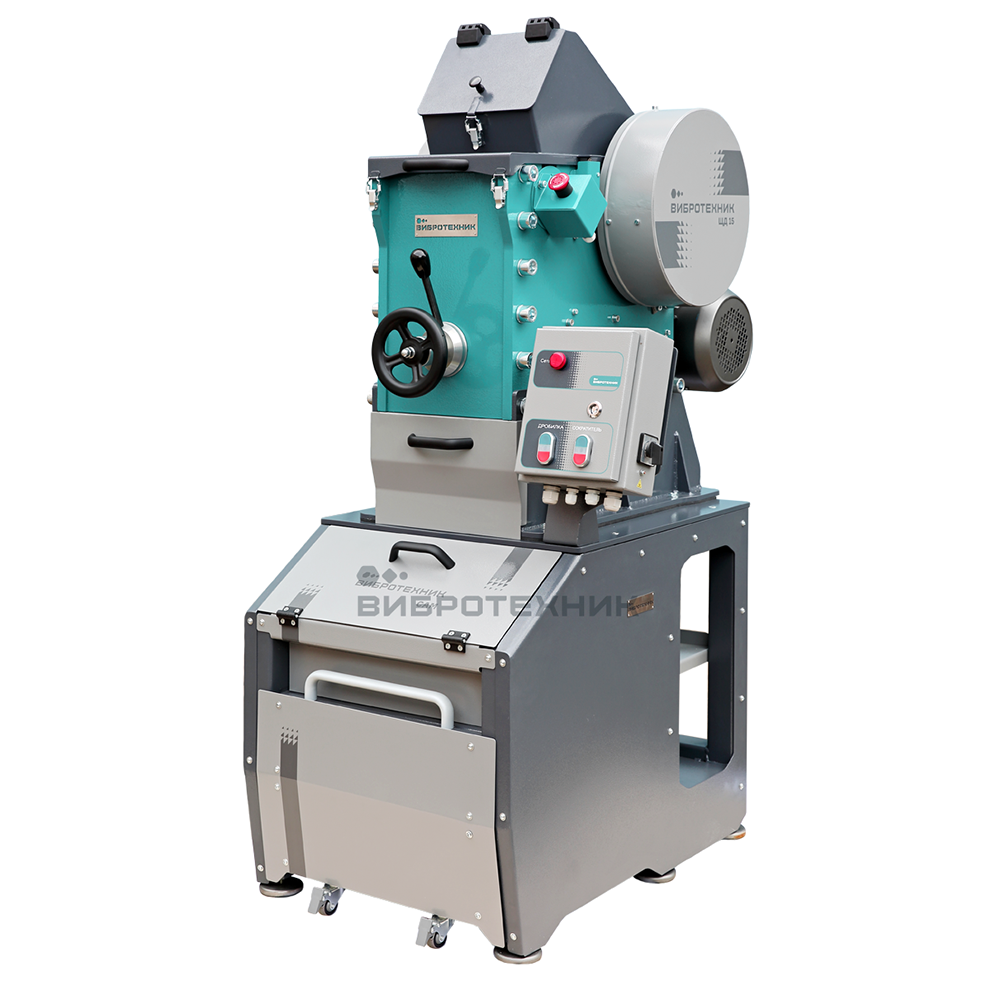

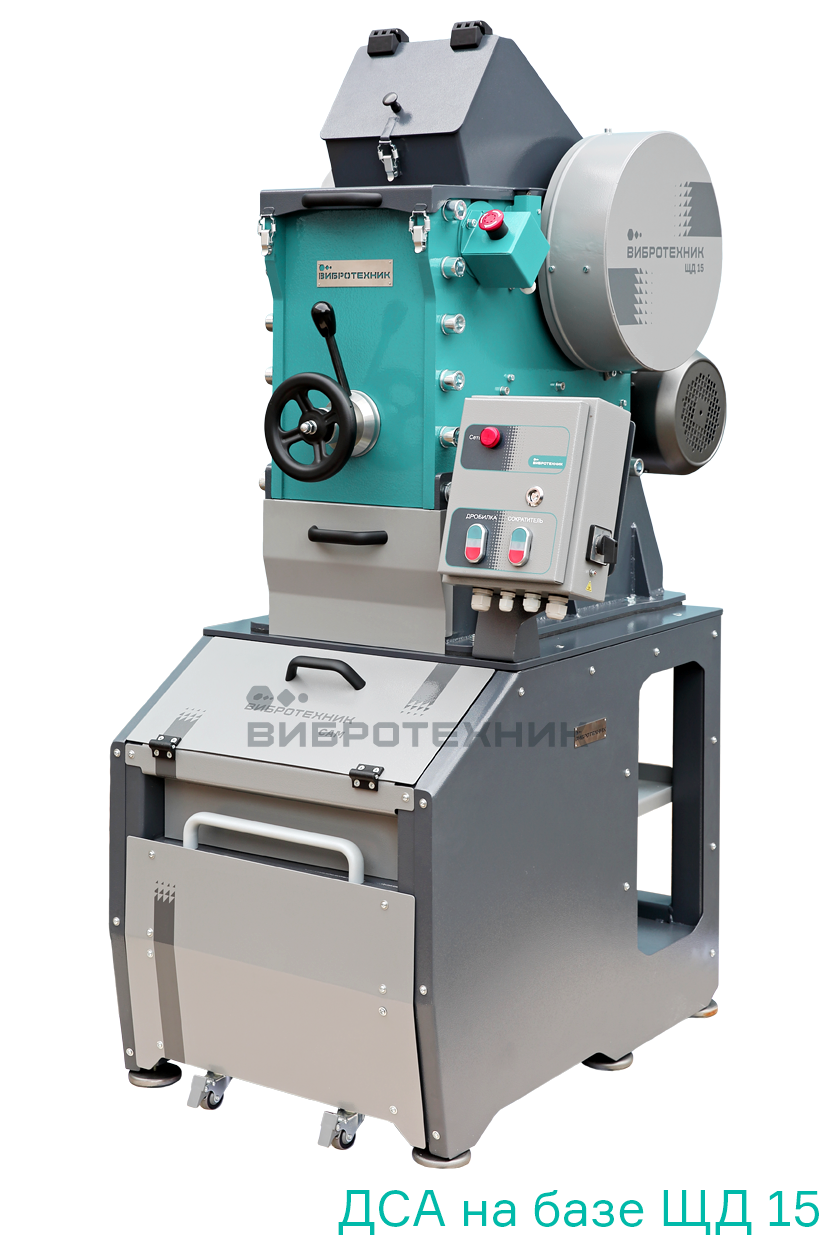

Дробильно-сократительный агрегат на базе ЩД 15

В наличии

Описание

Производитель:

Россия

Агрегат САМ с ЩД 15 состоит из двух частей:

Дробилки щековой ЩД 15 и Сократителя САМ. На плите сократителя установлена ЩД 15 и ее зона разгрузки замыкается разгрузочной воронкой, через которую материал попадает во вращающийся патрубок сократителя.

Сократитель состоит из рамы, плиты, мотор-редуктора, патрубка, лотков, пробоприемника и приемной емкости на выкатной тележке. Мотор-редуктор передает вращение патрубку, через который проба попадает в лотки и пробоприемник. Лотки предназначены для сбора сокращенной пробы, а из пробоприемника остатки пробы собираются в приемной емкости. Размещение приемной емкости на выкатной тележке обеспечивает удобство выгрузки остатков пробы.

Особенности:

ОДНОВРЕМЕННОЕ ДРОБЛЕНИЕ И СОКРАЩЕНИЕ

Объединение Щековой дробилки ЩД 15 и Сократителя САМ в единый технологический комплекс исключает этап перегрузки пробы, что снижает пыление и повышает производительность работы.

ЭФФЕКТИВНОСТЬ ДРОБЛЕНИЯ

Сопряжение зубьев щек «зуб-впадина» обеспечивает высокую производительность дробления.
Дробление от 110 мм до 1 мм за один проход (90%).
Электродвигатель мощностью 5,5 кВт, а также маховик и шкив увеличенной массы позволяют дробить материалы твердостью до 7 ед. по Моосу.
Блок тарельчатых пружин позволяет регулировать дробящее усилие, а также предохраняет дробилку от поломок.

ТОЧНОСТЬ СОКРАЩЕНИЯ

Равномерное вращение патрубка сократителя гарантирует точность сокращения.

БЕЗОПАСНОСТЬ РАБОТЫ

Боковыми панелями сократителя ограничен доступ к вращающимся элементам.
Концевые микровыключатели исключают запуск дробилки с откинутым загрузочным бункером.
Аварийная «Стоп-кнопка» для экстренной остановки работы.

РЕГУЛИРОВКА СТЕПЕНИ СОКРАЩЕНИЯ

Лоток с подвижной перегородкой обеспечивает плавную регулировку степени сокращения от 10% до 1% от общего объема пробы.

ПРИЕМНАЯ ЕМКОСТЬ

Разгрузка остатков пробы в приемную емкость, а не в лотки. Выкатная тележка обеспечивает удобство разгрузки материала из приемной емкости.

РАЗЛИЧНЫЕ ЛОТКИ

Комплектация четырьмя типами лотков:

25% пробы;
10% пробы;
5 % пробы;
лоток с регулируемой степенью сокращения от 10% до 1% исходной пробы.

Возможно изготовление лотков других размеров.

КОМПЛЕКТАЦИЯ ПУЛЬТОМ УПРАВЛЕНИЯ

Пульт управления предназначен для запуска и остановки оборудования и обеспечивает:

автоматическое отключение питания при превышении максимального значения тока или при коротком замыкании;
защиту оператора от поражения током;
защиту электродвигателя от перегрузки.

Пульт управления исключает запуск щековой дробилки при выключенном сократителе.

Отрасли применения:

Горнодобывающая
Металлургическая
Строительная
Химическая

Технические характеристики

Технологические параметры
Средний размер частиц продукта дробления при минимальном зазоре между щеками, мм	0,5-0,8
Размер частиц продукта дробления при минимальном зазоре между щекам, мм	90%<1,0
Крупность исходного материала дробилки, мм, не более*	110
Твердость исходного материала, не более	7 ед. по Моосу
Технические параметры
Размеры загрузочного окна бункера, мм	160х245
Размер загрузочного окна зоны дробления, мм	150х250
Диапазон регулировки зазора между щеками, мм	1-40
Степень сокращения	от 1/2 до 1/100
Напряжение питания, 50 Гц, В	380
Мощность электродвигателя дробилки, кВт	5,5
Мощность мотор-редуктора сократителя, Вт	70
Полный/полезный объем приемной емкости на выкатной тележке, л	19/12,5
Габаритные размеры, мм (Длина х Ширина х Высота)	1110х760х1605
Масса, кг	680
Материал щеки - чугун/сталь	ЧХ16М2/20Х13
Твердость щеки - чугун/сталь	52-55 HRc/ 31-32 HRc
Материал брони - инструментальная сталь	65Г
Твердость брони, HRc	31-32
Модель пульта управления	СМПУ-09
