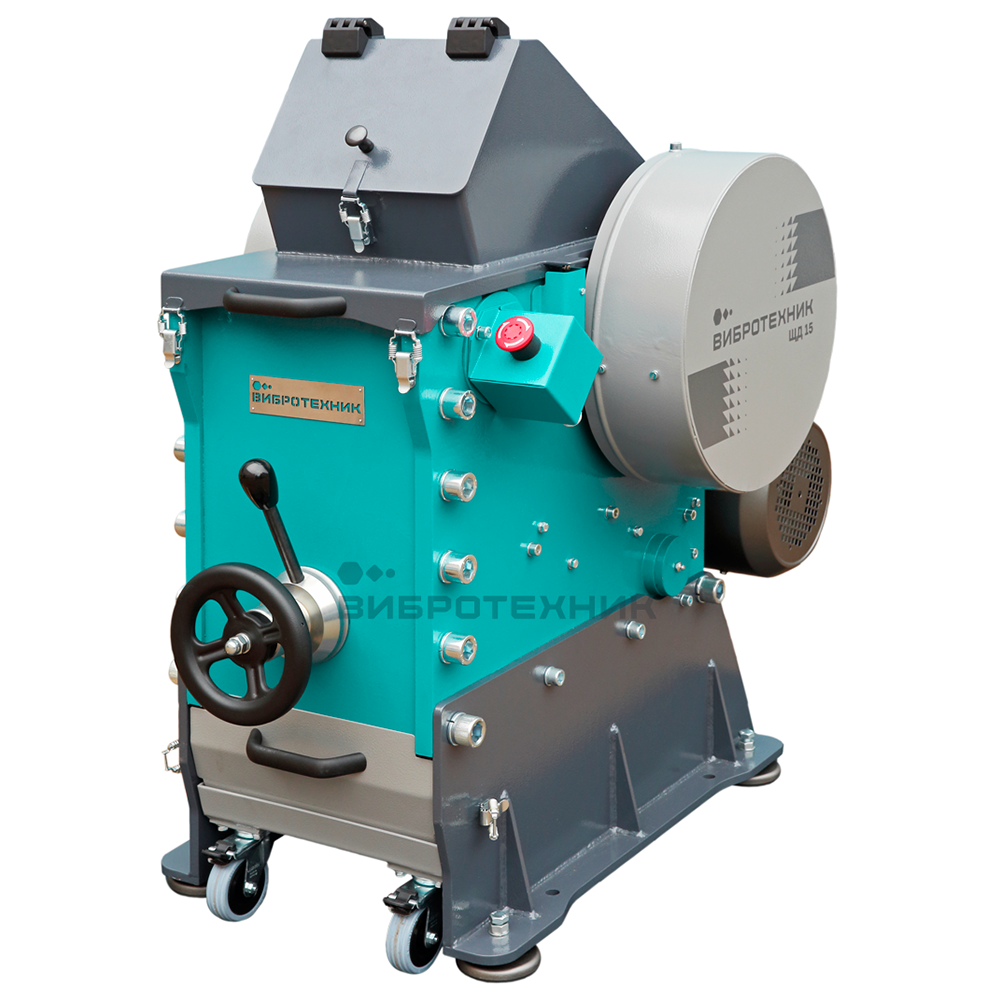

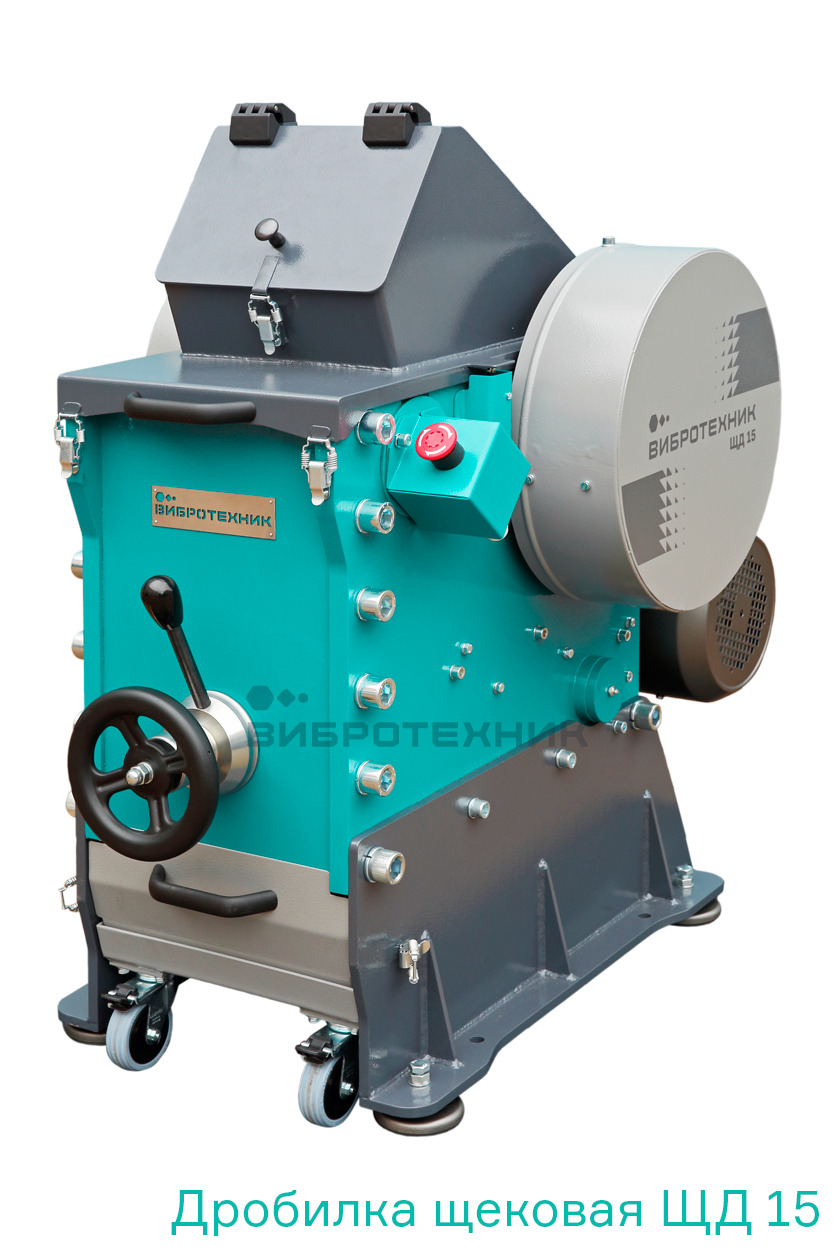

Дробилка щековая ЩД 15

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Напряжение, В	380
  Мощность, Вт	5500
  Объем	17/11
  Средний размер частиц продукта дробления при минимальном зазоре между щеками, мм	0.5-0.8
  Размер частиц продукта дробления при минимальном зазоре между щекам, мм	90%<1.0
  Крупность исходного материала, мм, не более	110
  Твердость исходного материала, не более	7 ед. по Моосу
  Производительность, кг/ч	50-1500
  Размеры загрузочного окна бункера, мм	160х245
  Размер загрузочного окна зоны дробления, мм	150х250
  Диапазон регулировки зазора между щеками, мм	1-40
  Материал щек - чугун/ сталь	ЧХ16М2/20Х13
  Твердость щек - чугун/ сталь	52-55/ 31-32 HRС
  Модель пульта управления	МПУ3-12

• Описание

  ЩД 15 — щековая дробилка со сложным качанием щеки. Разрушение материала происходит за счет деформаций сжатия и сдвига. Крупность дробленого материала определяется зазором между щеками в нижней части и физическими свойствами материала.

  В состав дробилки входят загрузочный бункер, корпус, основание, шатун и устройство регулировки щели. В нижней части корпуса размещена приемная емкость, а сзади закреплен электродвигатель с устройством натяжения ременной передачи. Внутри корпуса расположены неподвижная щека, закрепленная на основании, и подвижная щека, закрепленная на шатуне.

  Основание подвешено на оси, его положение в нижней части определяется регулировочным устройством. Винт устройства упирается в основание через блок с тарельчатыми пружинами, предохраняющими дробилку от поломки при попадании недробимого тела. В регулировочном узле применена упорная резьба увеличенного диаметра S 36х3.

  Крутящий момент от электродвигателя передается через ременную передачу на эксцентриковый вал, на котором смонтирован шатун с подвижной щекой. Загрузочный бункер имеет конфигурацию, снижающую вероятность вылета материала из камеры дробления. Загрузочное отверстие закрывается крышкой; бункер крепится на корпусе через поворотную ось, фиксируется двумя латчерами и связан с корпусом газлифтами.

  В нижней части корпуса предусмотрен патрубок для подключения к системе пылеулавливания. Внутренняя поверхность стенок корпуса в зоне дробления защищена футеровочными бронями из износостойкой стали. На правой стенке корпуса расположены аварийная «Стоп-кнопка» и концевой микровыключатель, предотвращающий запуск без загрузочного бункера.

  Щеки ЩД 15. Подвижная и неподвижная щеки изготовлены из высокопрочного серого чугуна ЧХ16М2, взаимозаменяемы и могут быть развернуты на 180°. Дробилка может комплектоваться двумя видами щек: со стандартным размером зубьев и с увеличенными зубьями.

  Принцип работы. Материал подается в загрузочный бункер, откуда поступает в рабочее пространство между щеками. Средняя ребристая поверхность щек увеличивает удельное давление на частицы в зоне предварительного дробления. Нижние гладкие поверхности образуют параллельную зону доизмельчения, в которой получается продукт требуемой крупности. При вращении эксцентрикового вала подвижная щека перемещается относительно неподвижной: при сближении щек материал измельчается, при отходе подвижной щеки перемещается и разгружается.

  Комплектация сократителем. Объединение щековой дробилки ЩД 15 и сократителя САМ в единый технологический комплекс исключает этап перегрузки пробы, снижает степень пыления и повышает производительность работы.

• Документы

  • Скачать руководство по эксплуатации
  • Скачать описание товара

• Видео







• Применение

  Отрасли применения.

  • Горнодобывающая
  • Металлургическая
  • Строительная
  • Химическая
  • Фармацевтическая

  Примеры материалов. Ферросплавы, руды, шлаки, гранит, мрамор, известняк, уголь, кокс, стекло, керамика, опал.

• Особенности

  Эффективность дробления. Сопряжение зубьев щек «зуб-впадина» обеспечивает высокую производительность дробления. Дробление от 110 до 1 мм за один проход (90%). Электродвигатель мощностью 5,5 кВт, а также маховик и шкив увеличенной массы позволяют дробить материалы твердостью до 7 ед. по Моосу.

  Быстрота обслуживания. Смазка подвижных узлов осуществляется через пресс-масленки. Предусмотрены устройство натяжения клиноременной передачи и быстросменные футеровочные брони.

  Безопасность эксплуатации. Концевой микровыключатель исключает запуск без загрузочного бункера. Аварийная «Стоп-кнопка» предназначена для экстренной остановки работы. Вращающиеся детали и узлы закрыты кожухами.

  Приемная емкость. Комплектация приемной емкостью объемом 15 л на выкатной тележке.

  Усиленный корпус. Разборная конструкция исключает разрывы сварки. Передняя и боковые стенки выполнены из листового проката толщиной 40 и 20 мм соответственно. Для крепления стенок применяются болты М 20х45.

  Удобство регулировки. Упорная резьба вместо метрической снижает вероятность заклинивания регулировочного узла. Шаг резьбы 3 мм позволяет быстро изменять зазор между щеками; контргайка фиксирует зазор.

  Удобство загрузки. Крышка снижает уровень пыления, а конфигурация загрузочного бункера исключает выброс материала. В задней части бункера выполнено отверстие для подключения системы пылеудаления.

  Качественные запчасти. Футеровочные брони и клинья изготовлены из износостойкой стали 65Г. Подшипники — производства шведской фирмы SKF.

• Комплектация

  Базовый комплект поставки:

  • Дробилка щековая ЩД 15 в сборе с пультом управления МПУ3-12.

  Рекомендуемый комплект поставки включает:

  • Базовый комплект.
  • Стойку напольную для МПУ, СМПУ.
  • Щеку (чугун ИЧХ16м2/ИЧХ28н2) — 4 шт.
  • Броню — 2 шт.
  • Дополнительную приемную емкость (15 л).
  • Комплект подшипников.
  • Втулку основания — 2 шт.
  • Совок большой (1,0 л).
  • Тару и упаковку.
