Автогенераторный вихретоковый дефектоскоп ВД-10А

Цена: 199500 р.
В корзину

Доставка по России

Оплата по безналичному расчету

В наличии на удаленном складе

Производитель: Луч
Температурный диапазон: -20 … +55 °C
Тип: Вихретоковый

Описание

Производитель: Россия
Гарантия: 3 года
Сертификат: 03.012R.00187 до 17.11.2017г.

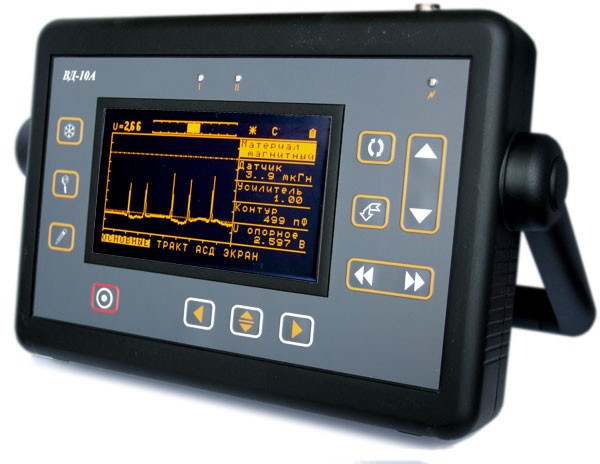

Вихретоковый дефектоскоп ВД-10А

Вихретоковый дефектоскоп ВД-10А, новый с электролюминесцентным экраном выявляет поверхностные и подповерхностные дефектные образования в различных изделиях сложной геометрической формы из титана, стали, алюминия, магния и прочих материалов. Диагностика объектов дефектоскопом ВД-10А возможна невзирая на наличие защитных либо декорирующих токонепроводящих покрытий. Минимальная протяженность обнаруживаемых образований (без покрытия / с покрытием толщиной 0,5 мм): от 2 мм / 5 мм. Минимальная глубина распространения, обнаруживаемых на плоских участках объектов трещин, вдали от края(при отсутствии покрытий/с покрытием толщиной 0,5мм): из магниевых, алюминиевых и медных сплавов — 200 мкм / 500 мкм; из жаропрочных и титановых материалов — 500 мкм / 1000 мкм; из сталей типа 30ХГСНА — 200 мкм / 500 мкм.

Тип оборудования: анализатор дефектов, дефектоскоп

Метод контроля: вихретоковый

Дефектоскоп вихретоковый ВД-10А, применяется для проведения оперативного контроля металлических изделий из ферромагнитных и неферромагнитных материалов (в том числе деталей авиатехники в условиях её изготовления, эксплуатации и ремонта) на наличие поверхностных нарушений целостности, трещин.

Новый вихретоковый дефектоскоп ВД-10А детектирует поверхностные и подповерхностные дефектные образования в различных объектах сложной геометрической формы из титана, стали, алюминия, магния и прочих материалов.

Диагностика объектов дефектоскопом ВД-10А возможна также при наличии на них защитных и декорирующих непроводящих покрытий.

С дефектоскопом ВД-10А могут так же применяться накладные вихретоковые параметрические преобразователи, работающие на диапазоне частот от 0,8 до 2 МГц.

Чувствительность диагностики определяется преобразователями, глубиной залегания дефекта, размерами образования, пространственной ориентацией и типом дефекта, а также электропроводностью и прочими физическими характеристиками материала.

Дефектоскоп ВД-10А применяется в машиностроении, энергетической отрасли, металлургическом комплексе, на авиационном, автомобильном и трубопроводном транспорте для диагностики изделий основного производства и технологического производственного оборудования.

Вихретоковый дефектоскоп ВД-10А эксплуатируется при температуре 20 … 55 °С, ОВ — 80 % при 35 °С (группа исполнения В4, согласно ГОСТ 12997).

Пример записи наименования и условного обозначения дефектоскопов при заказе и в документации,где они могут быть упомянуты:

Дефектоскоп вихретоковый ВД-10А ТУ 4276-020-33044610-10.

Широкий диапазон значений и уникальный алгоритм автонастройки позволяют проводить диагностику различных изделий одним преобразователем. Спецфункция иммитации дефекта позволяет диагностировать объекты без настройки на контрольном образце.

Небольшая масса, широкий температурный диапазон использования, элементарность настройки и надежность — гарантия удобного и уверенного контроля в любых, самых сложных, условиях эксплуатации.

Вихретоковый дефектоскоп ВД-10А успешно успешно применяется в военной авиации РФ, в суровых температурных условиях и рекомендован для диагностики деталей авиатехники.

Дефектоскоп вихретоковый ВД-10А выгодно отличается предельной простотой в эксплуатации и обслуживании. Автогенераторная схема автоподстраивает параметры резонансного контура по установке на бездефектный участок изделия, обеспечивая максимальную чувствительность к дефектам сплошности поверхности оъекта. Направление графика на дисплее по появлению дефекта и при увеличении величины зазора взаимно противоположно, что позволяет легко идентифицировать истинный дефект.

Спецфункция иммитатации дефекта позволяет оценить чувствительность дефектоскопа.

Перемещение преобразователя через дефектное образование либо продолжительное размещение на дефекте сопровождаются различными показаниями дефектоскопа: амплитуда сигнала будет скачкообразно уменьшаться, возвращаясь к исходному значению либо сохраняться в течение времени пребывания датчика над дефектной зоной.

Отличительные особенности вихретокового дефектоскопа ВД-10А:

  • Автонастройка на диагностику различных материалов с одним преобразователем
  • Большой не чувствительный к холоду ЭЛД дисплей
  • Элементарная организация меню и клавиатуры
  • Статический и динамический режимы работы дефектоскопа ВД 10А
  • Возможность подключения множества различных преобразователей
  • Память большого количества настроек и результатов диагностики
  • ПК порт RS232
  • Электропитание Li-Ion АКБ
  • Встроенное ЗУ

Комплектация поставки вихретокового дефектоскопа ВД-10А

  • Блок дефектоскопа ВД-10А
  • БП / ЗУ
  • Встроенный Li-Ion АКБ
  • Держатель преобразователей, кабель
  • Преобразователь — 2шт.
  • Образец эталонный для поверки
  • Шина RS232
  • ПО для ПК
  • Руководство
  • Кейс транспортировочный

ПРИМЕЧАНИЕ: По допзаказу в комплект дефектоскопа ВД-10А входят дополнительные преобразователи с комплектом документации, контрольные образцы СОП.

Дополнительная информация:

Принципы работы дефектоскопа вихретокового ВД-10А

Дефектоскоп ВД-10А — автогенераторный прибор. Чувствительный элемент – параметрический преобразователь (катушка индуктивности, с одной обмоткой, на ферритовом сердечнике) – составная часть резонансного контура автогенератора. Параметры преобразователя (активное сопротивление, индуктивность) задают режим работы автогенератора — частоту и амплитуду напряжения на выходе АГ. Значения изменений частоты и амплитуды напряжения применяется для обнаружения и оценки распространения поверхностных дефектов сплошности покрытия в электропроводящих материалах.

Процесс диагностики автогенераторным дефектоскопом ВД-10А :

1. Перед началом работ преобразователь помещается на «чистый» бездефектный участок и настраивается автогенератор для обеспечения максимальной чувствительности к дефектам сплошности; при этом направление изменения выходных параметров автогенератора при несплошности и при увеличении величины зазора противоположны.

2. Полученные при настройке дефектоскопа значения частоты и (или) амплитуды выходного напряжения автогенератора запоминаются, и используются как нулевая точка отсчета;

3. В процессе диагностики преобразователь перемещается по поверхности диагностируемого объекта. Регистрируются изменения параметров автогенератора. Фактически, в ходе диагностики идет процесс сравнивания свойств материала под датчиком со свойствами материала при настройке дефектоскопа ВД-10А.

Технические характеристики

Технические характеристики вихретокового дефектоскопа ВД-10А:

  • Частота генератора (от индуктивности преобразователя):0,8 … 2 МГц
  • Диапазон индуктивности параметрических преобразователей:16 — 50 мкГн
  • Диапазон значений удельной электропроводимости немагнитных материалов:0,1…60 МСм/м
  • Режимы:статический, динамический
  • График : амплитудная развертка
  • Распознавание отрыва преобразователя : +
  • Мин. протяженность дефектов (без покрытия/покрытие толщиной 0,5 мм):2/5 мм
  • Мин. глубина на плоских участках вдали от края (без покрытия/покрытие толщиной 0,5мм):

-магний, алюминий, медные сплавы — 200/500 мкм;

-жаропрочные и титановые сплавы — 500/1000 мкм;

-сталь типа 30ХГСНА — 200/500мкм.

  • Минимальное раскрытие: 1 мкм
  • Дисплей: ЭЛД с настраиваемой яркостью, 110 х 65 мм; 240 х 128 пикс
  • Запоминающее устройство: 100 настроек, 750 результатов
  • Типы преобразователей:параметрические
  • Разъем преобразователей: СР50 (BNC)
  • ПК порт: RS232
  • Электропитание: 15V DC, 1.5А
  • АКБ: Встроенный Li-Ion 10,8 В / 4000 мА/ч
  • Ресурс АКБ:порядка 8 ч
  • Рабочая температура: -20 … +55 Сº
  • Габариты дефектоскопа ВД-10А :170x250x50 мм
  • Масса дефектоскопа ВД-10А + АКБ: 1,4 кг
