Сканер-дефектоскоп А2075 SoNet

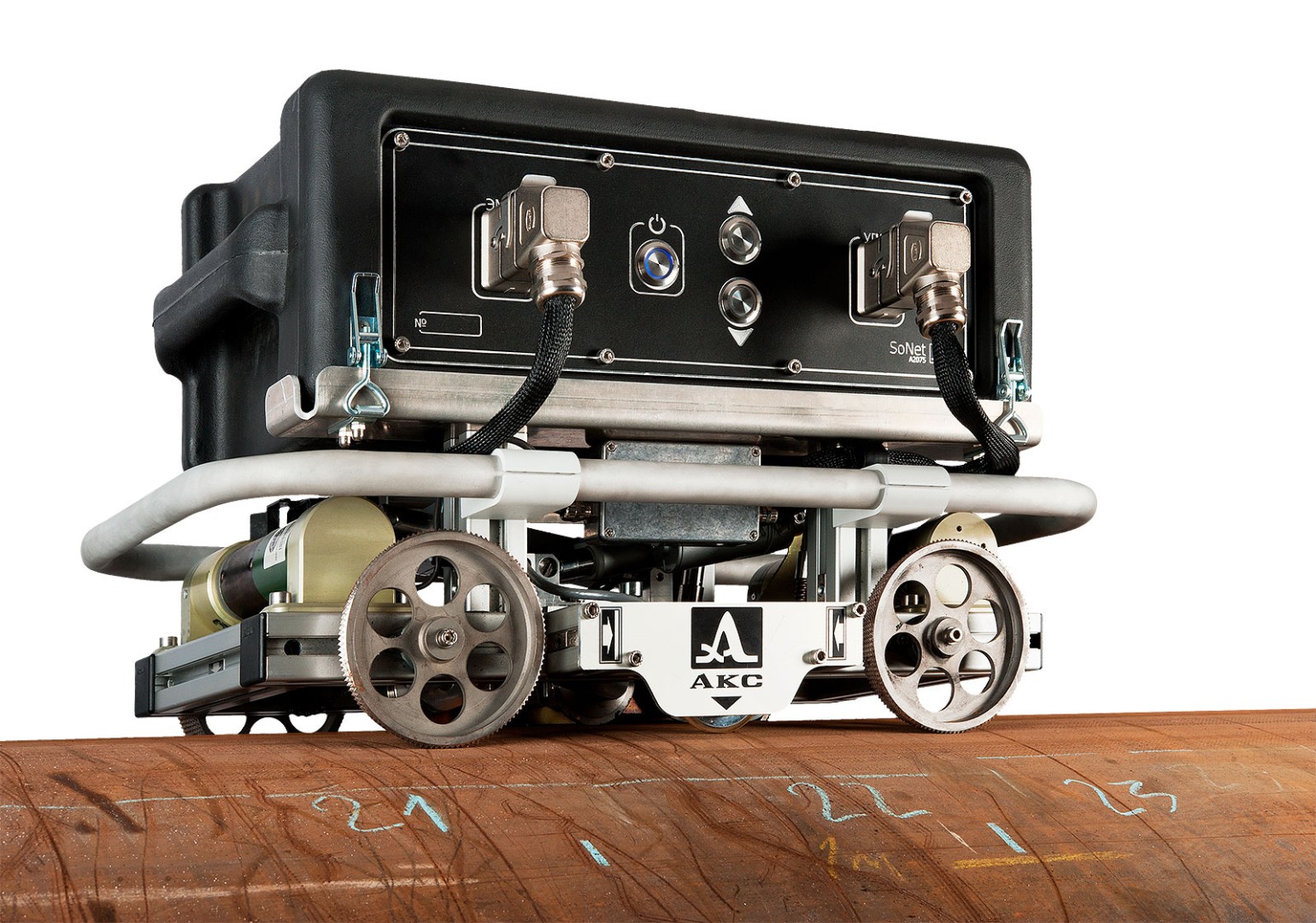

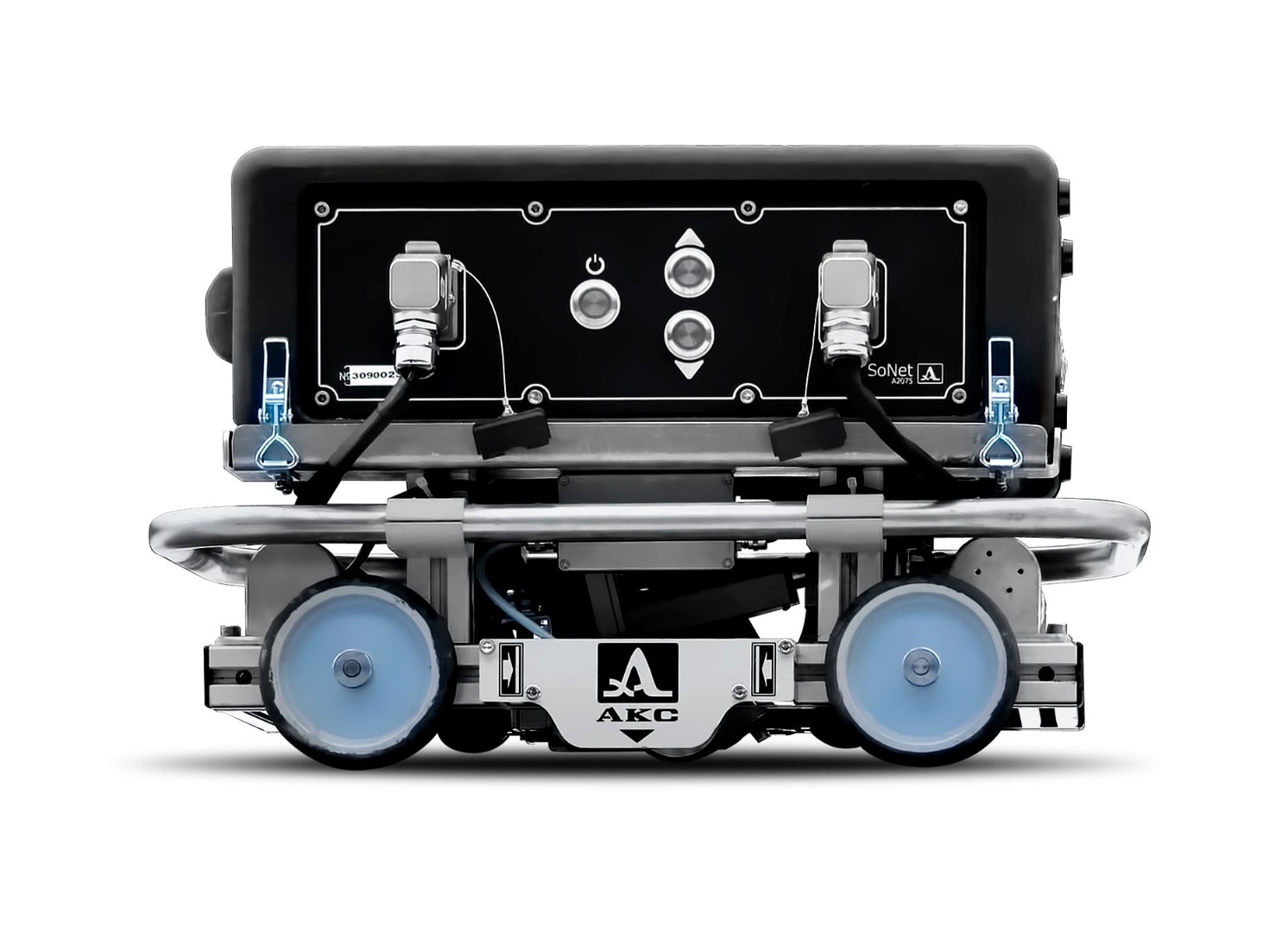

Бесконтактный ультразвуковой сканер-дефектоскоп «А2075 SoNet» создан для решения задачи автоматизированного обнаружения дефектов в стенках металлических труб диаметром 720-1420 мм с толщиной стенки более 6 мм. Основным его применением является работа в составе дефектоскопических комплексов, направленных на решения задачи диагностики продуктопроводов, нефтепроводов, газопроводов при выполнении работ по ремонту или строительству. Сканер А2075 успешно решает задачи обнаружения стресс-коррозионных (КРН) и многих других видов внутренних и поверхностных дефектов труб.

Контроль применяется путем автоматизированного перемещения сканера вдоль трубопровода по его внешней поверхности. При этом процесс производится 100% прозвучивание тела трубы по всей окружности, регистрации эхо-сигналов от участков с дефектами и определения их координат с дальнейшим измерением параметров дефектов с помощью дополнительных средств.

Производительность сканера-дефектоскопа составляет до 7 м/мин. Высокая чувствительность способствует обнаружению КРН от 1 мм. Сканер применяется на трубе после очистки газо-, нефтепровода от старой изоляции согласно ВСН 51-1-97 и обеспечивает 100% повторяемость результатов. Сканер-дефектоскоп А2075 обеспечивает более высокий процент выявляемости дефектов и расслоений по сравнению с результатами вихретоковой дефектоскопии. Широкий диапазон рабочих температур от минус 30° до плюс 50°С.

  • Установленная скорость ультразвука 3020 м/с;
  • Рабочая частота 0,5 МГц;
  • Диапазон перестройки калиброванного усилителя 0 — 40 дБ;
  • Предел допустимого значения основной абсолютной погрешности определения координат нахождения дефектов по окружности трубы не более ±100 мм;
  • Предел допускаемого значения основной погрешности измерения координат дефектов не более ±20 мм;
  • Максимальная чувствительность приемника не менее 20мкВ;
  • Погрешность измерения отношений амплитуд сигналов на входе приемника не более ±1дБ ;
  • Источники питания — Аккумуляторные батареи;
  • Номинальное значение напряжения аккумуляторных блоков 12В;
  • Время непрерывной работы от аккумуляторных батарей при нормальных климатических условиях не менее 8ч;
  • Габаритные размеры мм 407х655х407 мм;
  • Масса не более 42 кг;
  • Средняя наработка на отказ 30000ч;
  • Средний срок службы не менее 4 лет;
  • Условия эксплуатации: температура воздуха от -40 до +50 ?C ,относительная влажность воздуха не более 95 %.
